Le produit

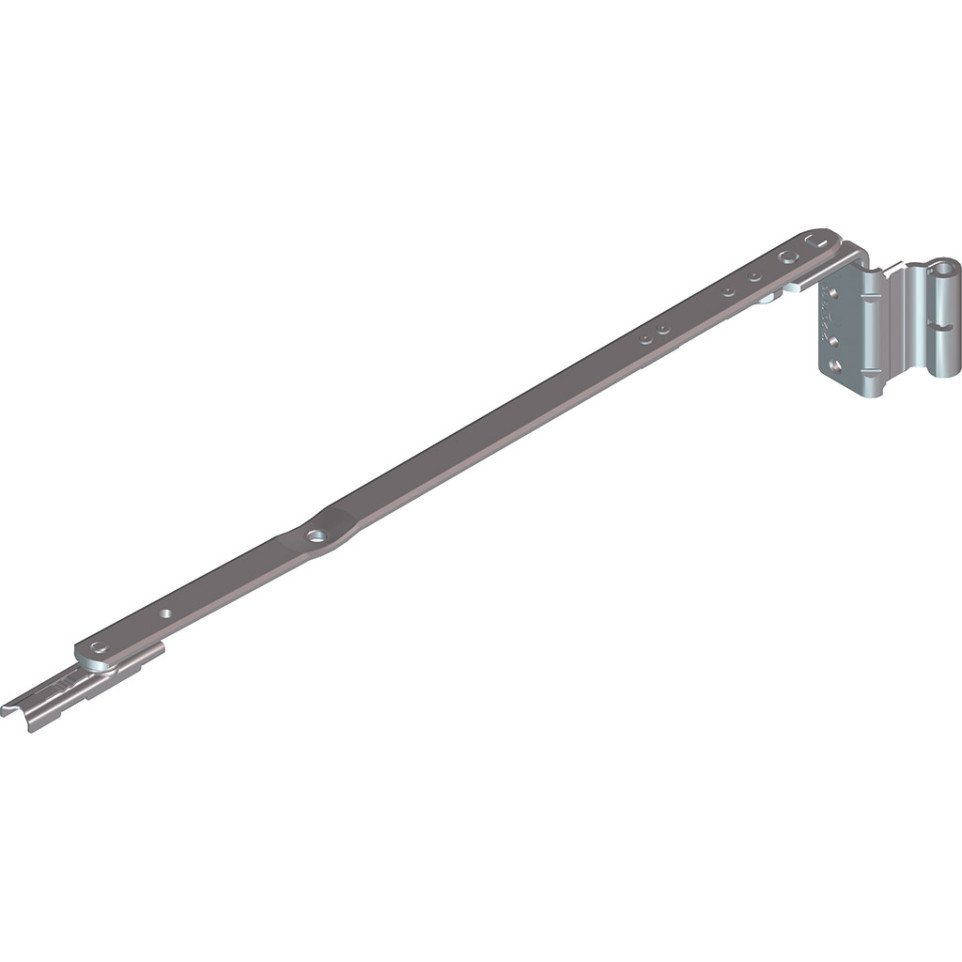

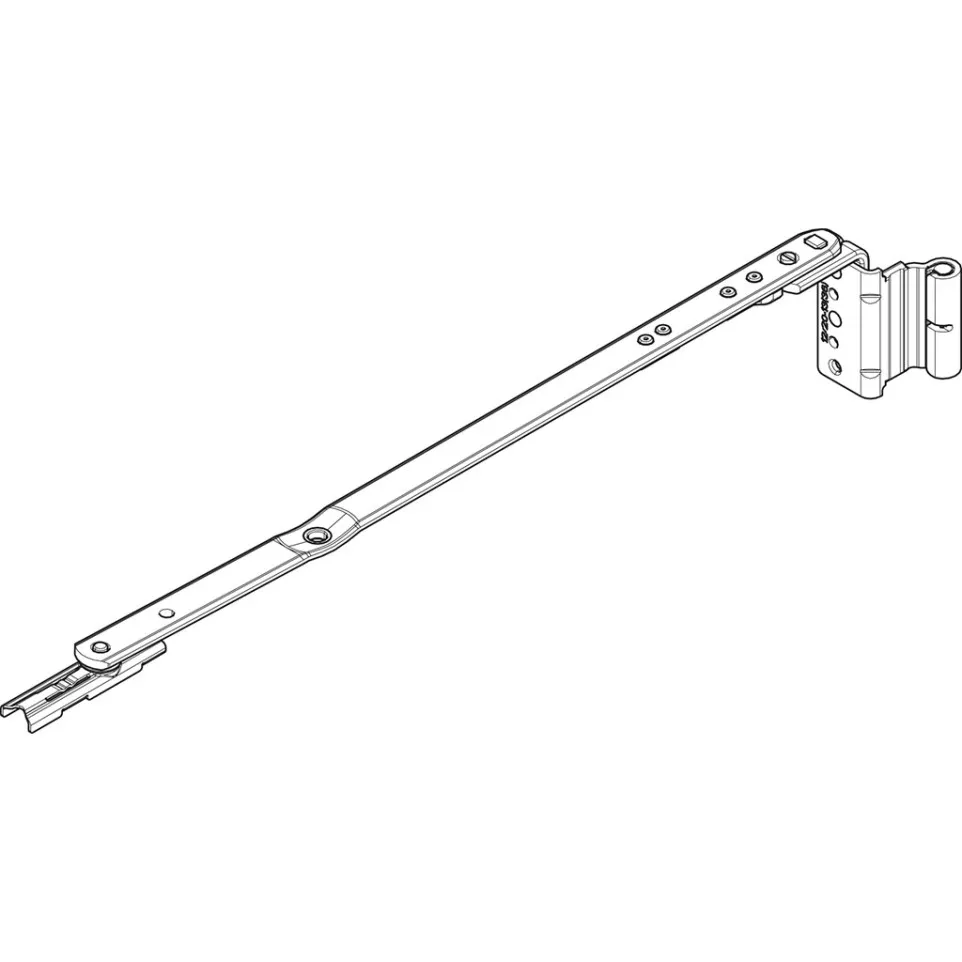

Le SAV Compas 350 Roto A et K 12/20-13 TILT FIRST droit est une ferrure technique conçue pour les châssis oscillo-battants en bois, acier ou PVC. Il s’intègre dans les systèmes de fenêtres modernes où la robustesse et la précision de l’ouverture sont essentielles.
Spécificités
- Convient pour châssis PVC 12/18-9, 12/20-9 et 12/20-13 (Roto K) et pour châssis bois, acier ou PVC 12/20-9 (Roto A)
- Poids maximum du vantail : jusqu’à 100 ou 130 kg pour Roto K, 130 kg pour Roto A
- Fixation des articulations adaptée selon le matériau : pivots mâles/femelles à visser ou à appliquer, compatibilité avec gorge EURO 16 mm
- Encombrement réduit : latéral 20 mm (Roto K) et 20½ mm (Roto A), hauteur en haut 1,5 mm (K) ou 0 mm (A), bas 2 mm (K 100 kg), 15 mm (K 130 kg), 0 mm (A)
- Réglages tridimensionnels : hauteur, largeur et pression réglables pour un ajustement précis
Utilisation
Ce compas s’installe sur les châssis oscillo-battants afin d’assurer une ouverture jusqu’à 180°, avec la fonction TILT FIRST qui privilégie d’abord la position tombant, puis la fonction ouvrant via une poignée à action inversée. Idéal pour les menuiseries nécessitant durabilité et maniabilité, il convient aux fenêtres dont la largeur de feuillure (LFF) est comprise entre 601 et 800 mm.
FAQ
-
Quelle est la charge maximale supportée par ce compas ?
Jusqu’à 130 kg selon le modèle et le type de châssis.
-
Ce produit est-il compatible avec des châssis en aluminium ?
Oui, il est adapté aux châssis bois, acier et PVC, et certains modèles pour l’alu.
-
Comment s’effectuent les réglages après l’installation ?
Les réglages tridimensionnels (hauteur, largeur, pression) se font directement sur la ferrure, permettant un ajustement précis.
-
Quelle différence entre la version Roto A et la version Roto K ?
Roto K est principalement dédié aux châssis PVC, tandis que Roto A est adapté au bois, acier ou PVC avec des fixations spécifiques pour chaque matériau.
-
La fonction TILT FIRST impacte-t-elle l’utilisation quotidienne ?
Oui, elle offre une sécurité accrue en privilégiant l’ouverture tombant avant l’ouvrant, avec contrôle via la poignée.
