SAV Gâche oscillo-battant Schüco CT70 R.338019 / pce
2,76 €
En stock
Le produit

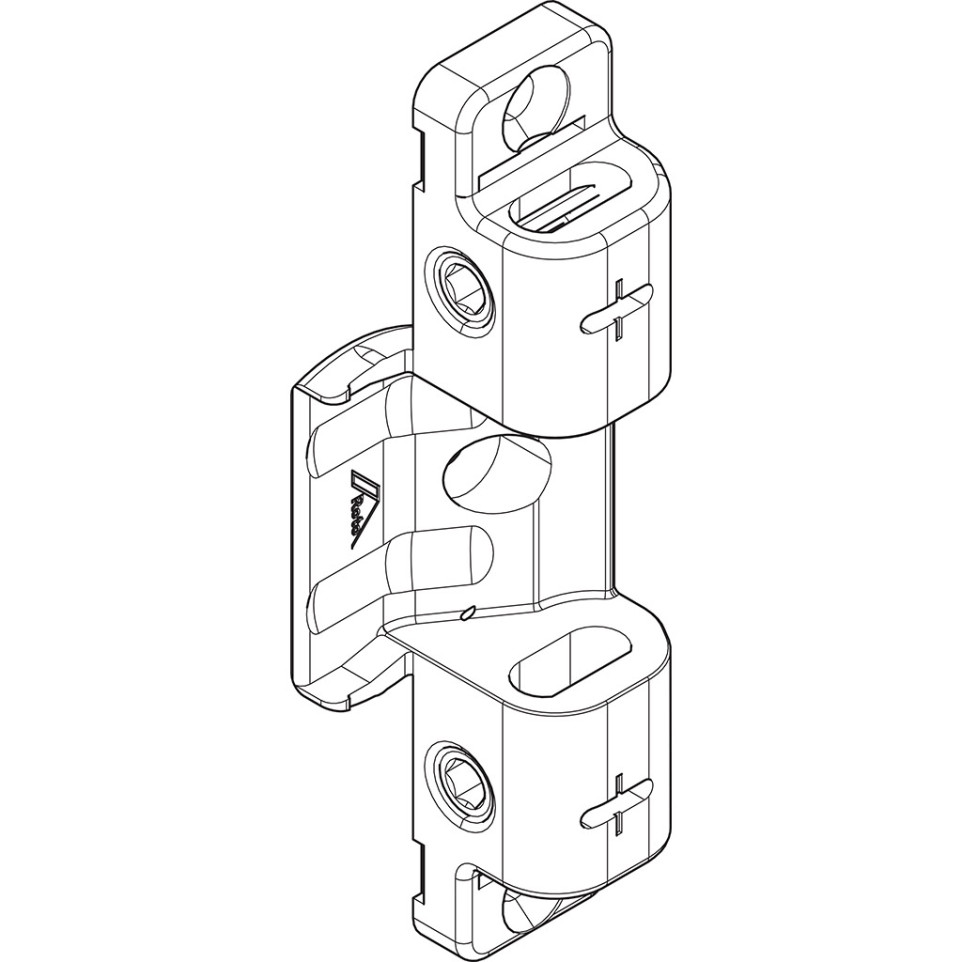

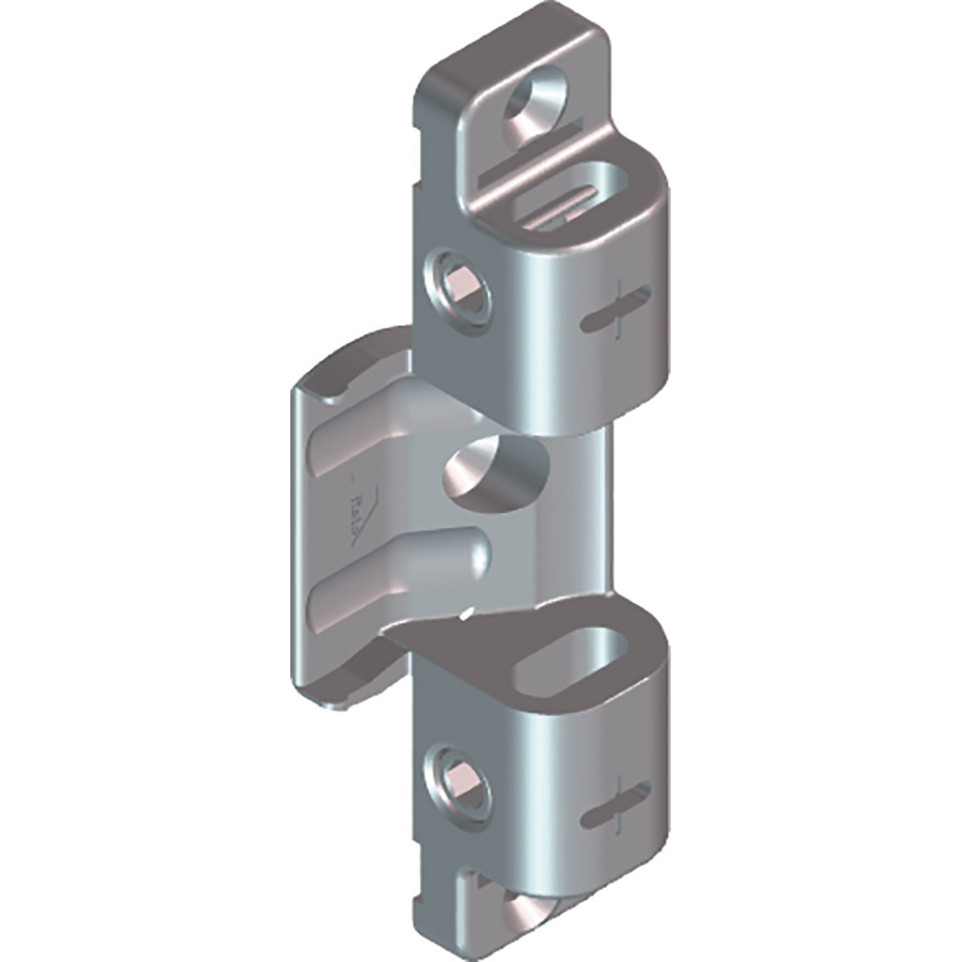

Palier de compas réglable Roto E5 conçu pour les systèmes de fenêtres et de portes en bois, PVC ou aluminium. Idéal pour profils 4/15-9, 4/18-9, 12/18-9 et 12/18-13, il s’adapte aux configurations avec ou sans joint de recouvrement.
Spécificités
- Réglage précis et montage facilité grâce à une profondeur de forage limitée à 5 mm sur le montant dormant
- Traitement de surface intégral avant l’assemblage du châssis, limitant la condensation au niveau des paliers et pivots
- Palier de compas et pivots étroits pour un encombrement optimisé : 21 mm latéral, 0 mm en haut, 5 mm en bas
- Poids maximal du vantail : 150 kg
- Sens d’ouverture réversible et ouverture possible jusqu’à 180°
- Compatibilité avec le système E5 4/18-9 (12/18-9) et cale FG 1603420 pour le recouvrement de 15 mm
Utilisation
Le palier de compas réglable Roto E5 s’installe sur les montants dormants de châssis bois, PVC ou alu. Son montage anticipé permet une préparation complète du cadre avant assemblage, garantissant stabilité et réduction des ponts thermiques. Il est particulièrement adapté pour les applications nécessitant résistance, modularité et une gestion optimale de la condensation.
FAQ
-
Ce palier convient-il à tous les types de profils ?
Il est compatible avec les profils bois, PVC et alu 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement. -
Quelle est la charge maximale supportée par ce palier ?
Il peut supporter un vantail jusqu’à 150 kg. -
Quel est l’espace d’encombrement requis pour l’installation ?
L’encombrement est de 21 mm latéral, 0 mm en haut et 5 mm en bas. -
Le palier peut-il être posé avant l’assemblage du châssis ?
Oui, il peut être placé et fixé avant l’assemblage, permettant une organisation du chantier plus souple. -
Ce modèle permet-il une ouverture totale du vantail ?
Oui, l’ouverture du vantail est possible jusqu’à 180°.
