Le produit

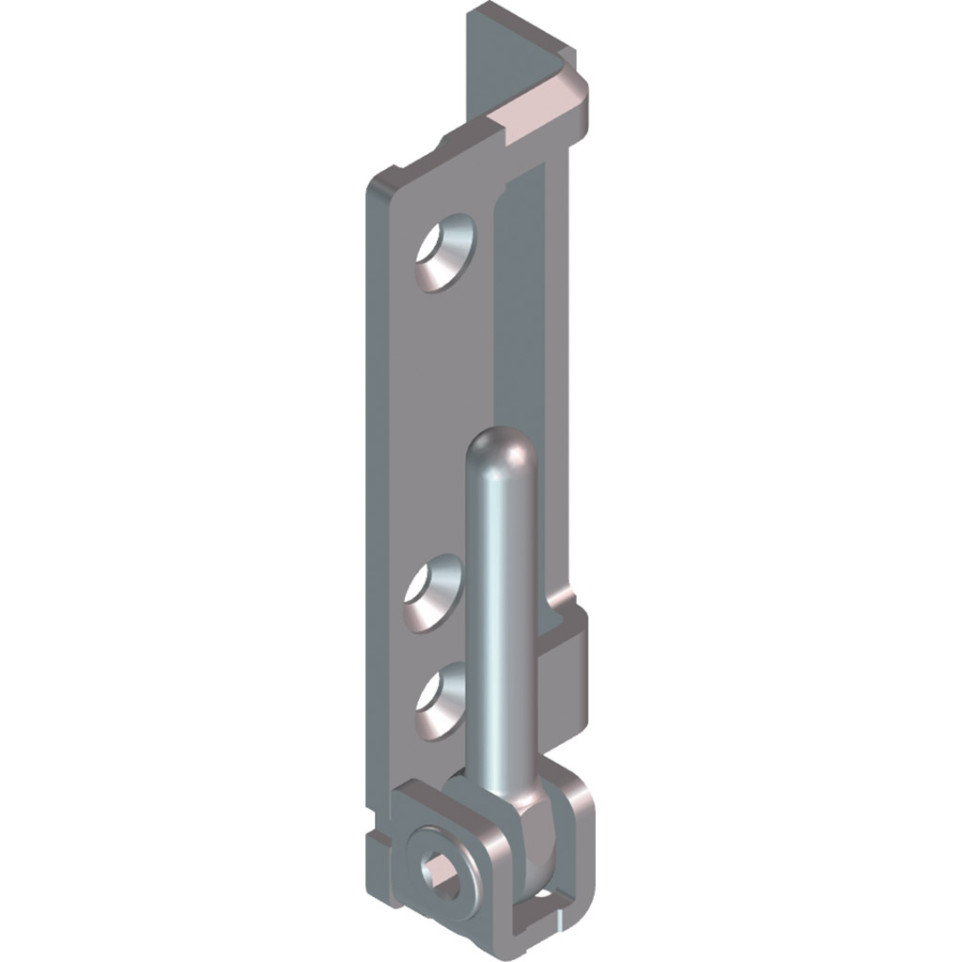

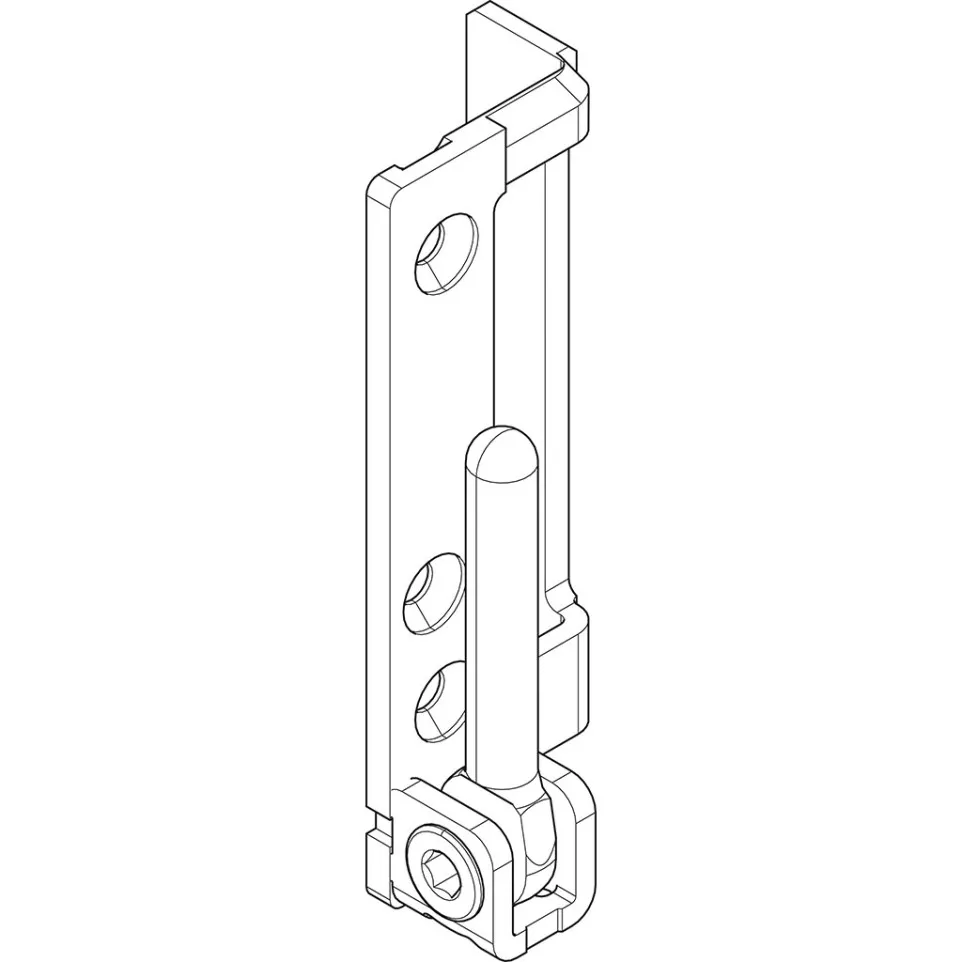

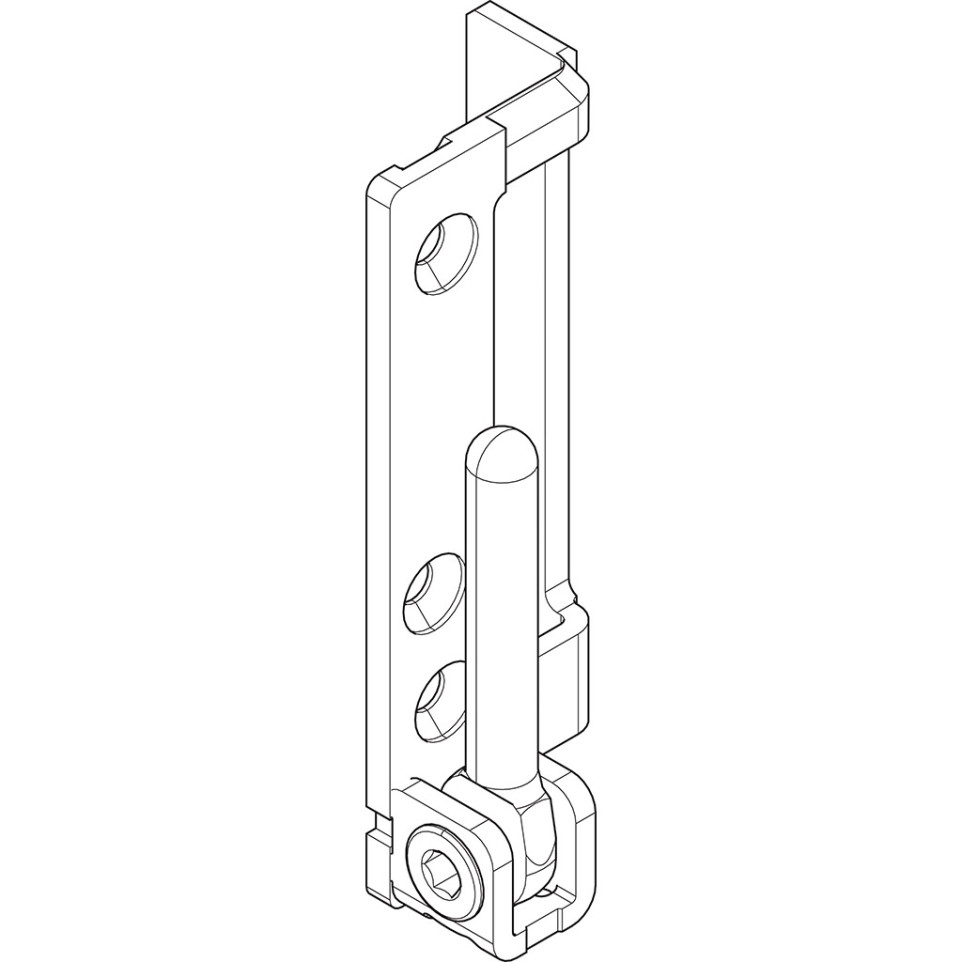

Le SAV Pivot mâle Roto A 12/20-9 (13) gauche est un composant technique de ferrure conçu pour assurer la rotation des ouvrants sur châssis bois, acier ou PVC. Il s’installe principalement sur des fenêtres et portes-fenêtres équipées du système Roto A.
Spécificités
- Design robuste en métal, adapté aux environnements bois, acier ou PVC
- Capacité de charge jusqu’à 130 kg par vantail
- Fixation par pivot mâle et palier en applique avec retour ; pivots femelles à équerre, à appliquer (18 mm) ou à insérer dans la gorge EURO (16 mm)
- Encombrement latéral de 20½ mm, aucune surépaisseur en haut ou en bas
- Réglage tridimensionnel : hauteur (+3/-3 mm), largeur (+2/-2 mm), pression (+½/-½ mm)
- Permet une ouverture de vantail jusqu’à 180°, compatible fonction TILT FIRST (priorité au tombant)
Utilisation
Ce pivot mâle s’utilise pour relier de façon pivotante l’ouvrant à l’ossature des menuiseries Roto A sur bois, acier ou PVC, facilitant la manœuvre d’ouverture/fermeture. Il s’installe avec des vis adaptées et se règle en hauteur, largeur et pression pour assurer un fonctionnement optimal de la fenêtre, même sur vantaux lourds.
FAQ
- À quel type de châssis ce pivot est-il destiné ?
Il est conçu pour les châssis bois, acier ou PVC compatibles Roto A 12/20-9.
- Quel poids maximum supporte-t-il ?
Il supporte jusqu’à 130 kg par vantail.
- Quels sont les réglages possibles ?
Vous pouvez ajuster la hauteur (+3/-3 mm), la largeur (+2/-2 mm) et la pression (+½/-½ mm).
- Ce produit permet-il une ouverture totale ?
Oui, l’ouvrant peut s’ouvrir jusqu’à 180°.
- Est-il compatible avec la fonctionnalité TILT FIRST ?
Oui, il autorise une priorité au basculement avant l’ouverture à la poignée.
