Le produit

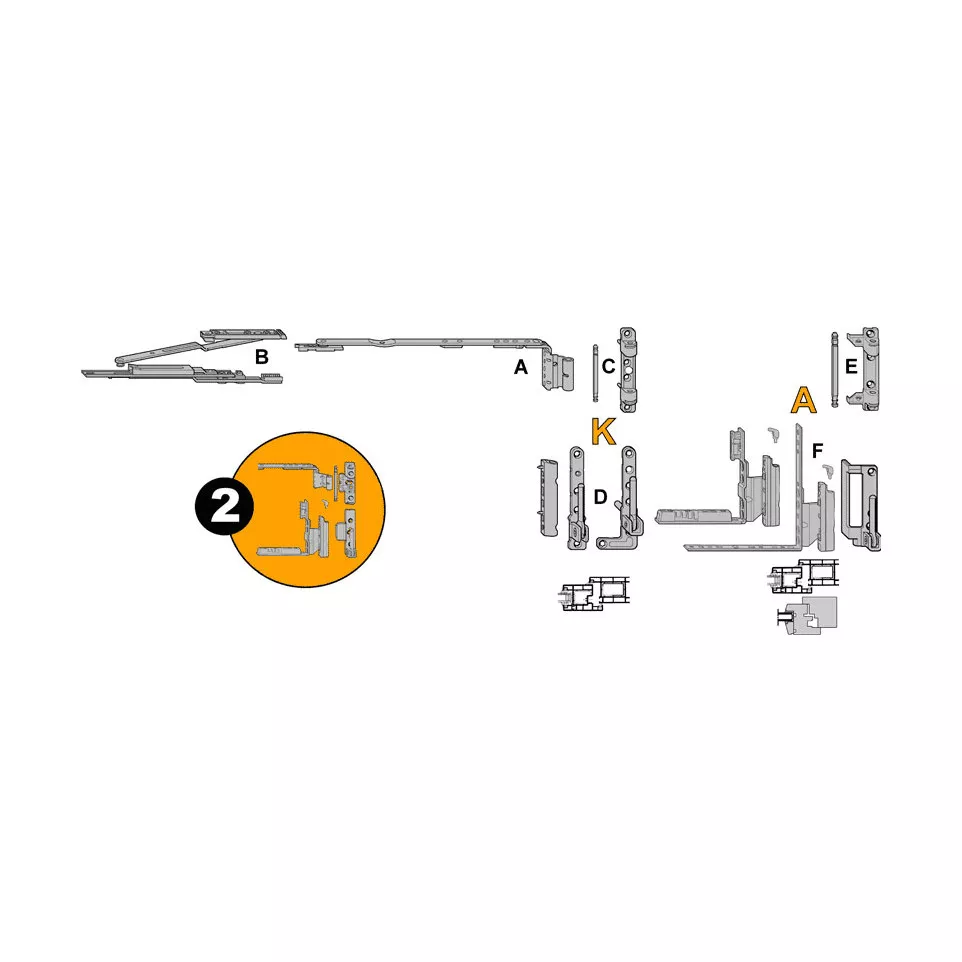

Le compas SAV 150 Roto A et K 12/18-9 est une ferrure technique adaptée aux châssis bois, PVC et acier, conçue pour optimiser l’ouverture et la sécurité des fenêtres de type oscillo-battant dans le résidentiel et le tertiaire.
Spécificités
- Compatible avec les châssis PVC 12/18-9, 12/20-9, 12/20-13 (Roto K) et bois, acier ou PVC 12/20-9 (Roto A)
- Supporte un poids de vantail jusqu’à 100 ou 130 kg (Roto K), et 130 kg (Roto A)
- Fixation par pivots mâles et paliers en applique (Roto K); pivots avec équerre ou gorge EURO pour Roto A
- Encombrement latéral : 20 mm (Roto K), 20,5 mm (Roto A); supérieur : 1,5 mm (Roto K), 0 mm (Roto A); inférieur : 2 mm (K 100 kg), 15 mm (K 130 kg), 0 mm (Roto A)
- Réglages tridimensionnels : hauteur +2/-2 mm (K), +3/-3 mm (A); largeur +4/-2 mm (K), +2/-2 mm (A); pression +1/-1 mm (K), +0,5/-0,5 mm (A)
- Ouverture possible jusqu’à 180° ; fonction TILT FIRST pour une gestion différente de la commande
Utilisation
S’installe sur des fenêtres oscillo-battantes bois, PVC ou acier, permettant une ouverture jusqu’à 180° du vantail. Les réglages tridimensionnels facilitent l’ajustement précis à l’installation. La fonction TILT FIRST offre une priorité d’utilisation selon l’axe de basculement ou d’ouverture.
FAQ
-
À quels types de châssis cette ferrure est-elle compatible ?
- Pour châssis PVC, bois ou acier selon le modèle Roto A ou Roto K, sur les sections indiquées.
-
Quel est le poids maximal supporté par cette ferrure ?
- Jusqu’à 130 kg selon la version ; 100 kg pour certains modèles Roto K.
-
Le produit permet-il une ouverture totale de la fenêtre ?
- Oui, ouverture du vantail jusqu’à 180° possible.
-
Quels réglages sont possibles après l’installation ?
- Hauteur, largeur et pression sont réglables pour optimiser l’ajustement du vantail.
-
La ferrure est-elle compatible avec des systèmes à fonction TILT FIRST ?
- Oui, le compas intègre cette fonction pour une gestion adaptée de l’ouverture via la poignée.
