Capot d'habillage recoupable ED Vario pour double porte (2200mm) Dorma ED 100 et 250 / pce

Le produit

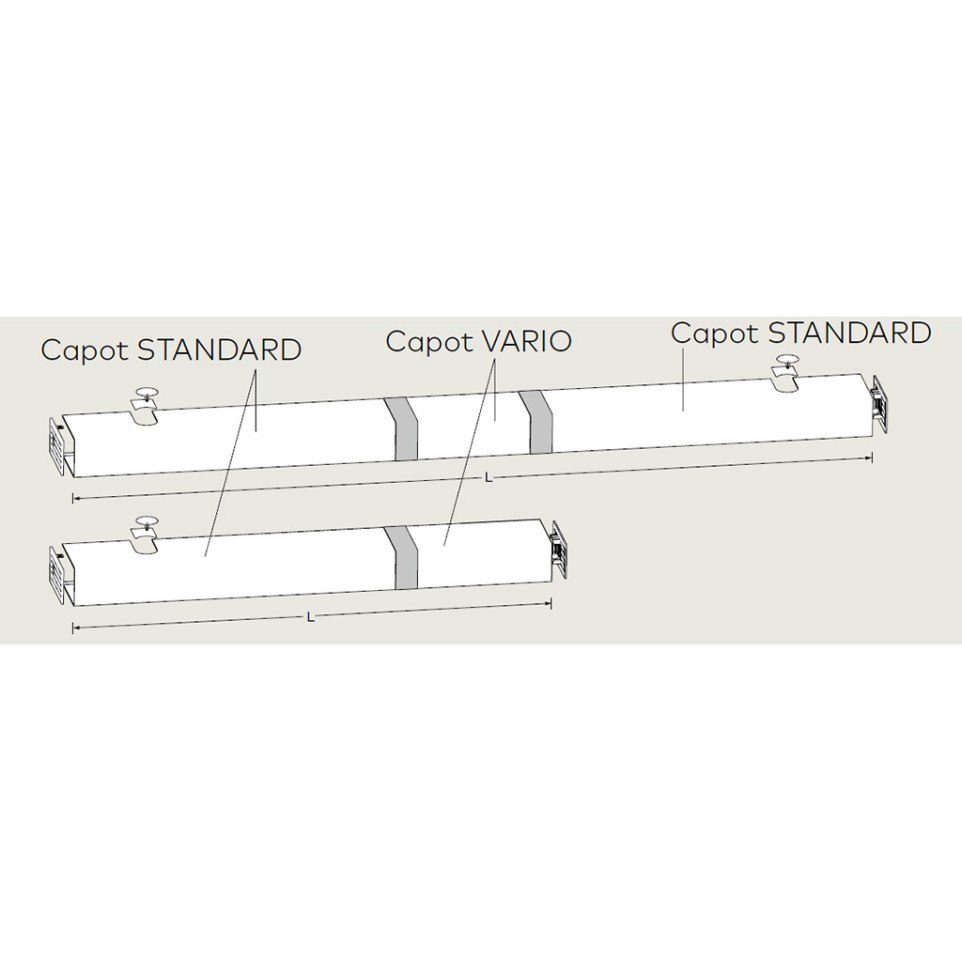

Le capot d’habillage recoupable ED Vario est conçu pour équiper les opérateurs Dorma ED 100 et ED 250 sur double porte battante (2200 mm). Il offre un habillage esthétique et continu, idéal pour les environnements nécessitant une finition professionnelle.

Spécificités

• Capot en aluminium monobloc, recoupable, pour installation sur portes battantes à deux vantaux avec opérateurs ED 100/250
• Compatible avec les extensions fonctionnelles Full Energy (augmentation de la vitesse) et Fonctions étendues (temporisation, ouverture séquentielle)
• Conforme aux exigences des portes coupe-feu EN1154, adapté aux passages intensifs et aux portes lourdes
• Gère températures d’utilisation de -15 à +50°C, humidité relative jusqu’à 93% (sans condensation)
• Dimensions du capot : 685 x 70 x 130 mm ; poids opérateur : 12 kg ; alimentation : 230 V AC 50 Hz ±10% ; sortie 24 V DC, 1,5 A
• Angle d’ouverture maximal 110°, temporisation de maintien à l’ouverture réglable ; signalisation à LED intégrée et sélecteur de fonctions

Utilisation

L’installation du capot ED Vario se fait sur des doubles portes équipées d’opérateurs Dorma ED 100/250. Il permet de dissimuler les mécanismes et d’assurer une finition continue, tout en préservant l’accès aux extensions fonctionnelles et aux réglages techniques. Idéal pour les accès soumis à de fortes exigences de sécurité, de flux et d’esthétique.

FAQ

1. À quoi sert le capot ED Vario ?
   Il sert à habiller deux opérateurs Dorma ED 100/250 sur porte battante double, offrant une finition continue et esthétique du mécanisme.

2. Le capot ED Vario est-il compatible avec les extensions de fonctions ?
   Oui, il est adapté pour accueillir les opérateurs équipés des cartes Full Energy ou Fonctions étendues.

3. Quelles dimensions doit-on prévoir pour l’installation ?
   Le capot mesure 685 x 70 x 130 mm ; la distance minimale entre paumelles est de 1400 mm (ou 1450 mm avec sélecteur ESR).

4. Dans quel environnement utiliser ce produit ?
   Il convient aux portes coupe-feu, aux accès à fort trafic et aux portes lourdes, avec une plage de température d’utilisation de -15 à +50°C.

5. Quels réglages sont possibles sans démontage du capot ?
   Les fonctions comme la signalisation LED, le mode de fonctionnement, les temporisations et la régulation de pression sur le vantail sont accessibles via sélecteurs et potentiomètres intégrés.
