La fixation de la KT-RKV se fait dans une gorge de 16 mm, typique pour les paumelles cylindriques. Les paumelles 3 lames peuvent supporter jusqu'à 120 kg selon le type de profil. Réglage possible sur 6 directions pour portes gondées: ±3 mm verticalement, ±3 mm horizontalement, et ±1 mm pour la compression du joint d'étanchéité. Le processus de gondage et dégondage est facile, permettant un coulissement du bras dormant pour extraction frontale du vantail sans nécessiter le dévissage des vis de fixation. Avantages significatifs pour l'installation sur site grâce à la possibilité de gonder l'ouvrant avant de le solidariser avec le bras dormant supérieur. Utilisation pour portes en PVC dans les secteurs privé et public, incluant portes d'entrée principales, secondaires, d'appartements et issues de secours. Aucun décalage latéral du rouleau, avec fixation directe dans le dormant et la gorge. Prémontage maximal des paumelles, offrant un angle d'ouverture jusqu'à 180°. Les rouleaux ont un diamètre de 18 mm et sont réversibles. Certification CE conformément à la norme EN1935:2002, en classe 11.
Utilité

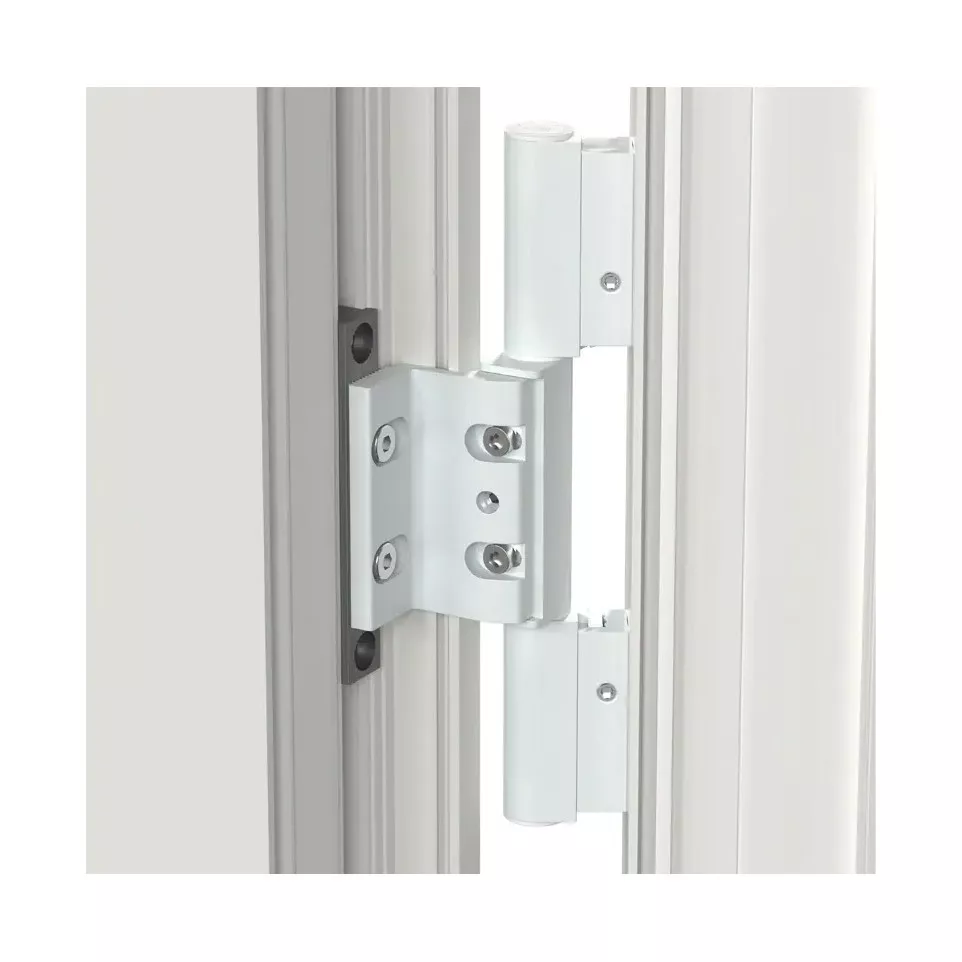

La paumelle Dr Hahn KT-RKV 3 lames est conçue pour le montage de portes en PVC, principalement utilisées dans les bâtiments résidentiels ou tertiaires. Elle assure la fixation solide et réglable des ouvrants de porte, garantissant leur bon fonctionnement au quotidien.
Avantages
- Adaptée aux portes lourdes grâce à une capacité de charge jusqu’à 120 kg
- Réglage précis sur 6 directions sans ôter la porte
- Installation et ajustement rapides sur chantier
- Finition RAL9001 crème assortie aux menuiseries claires
- Faible usure mécanique grâce à un design en trois lames renforcées
Spécifications

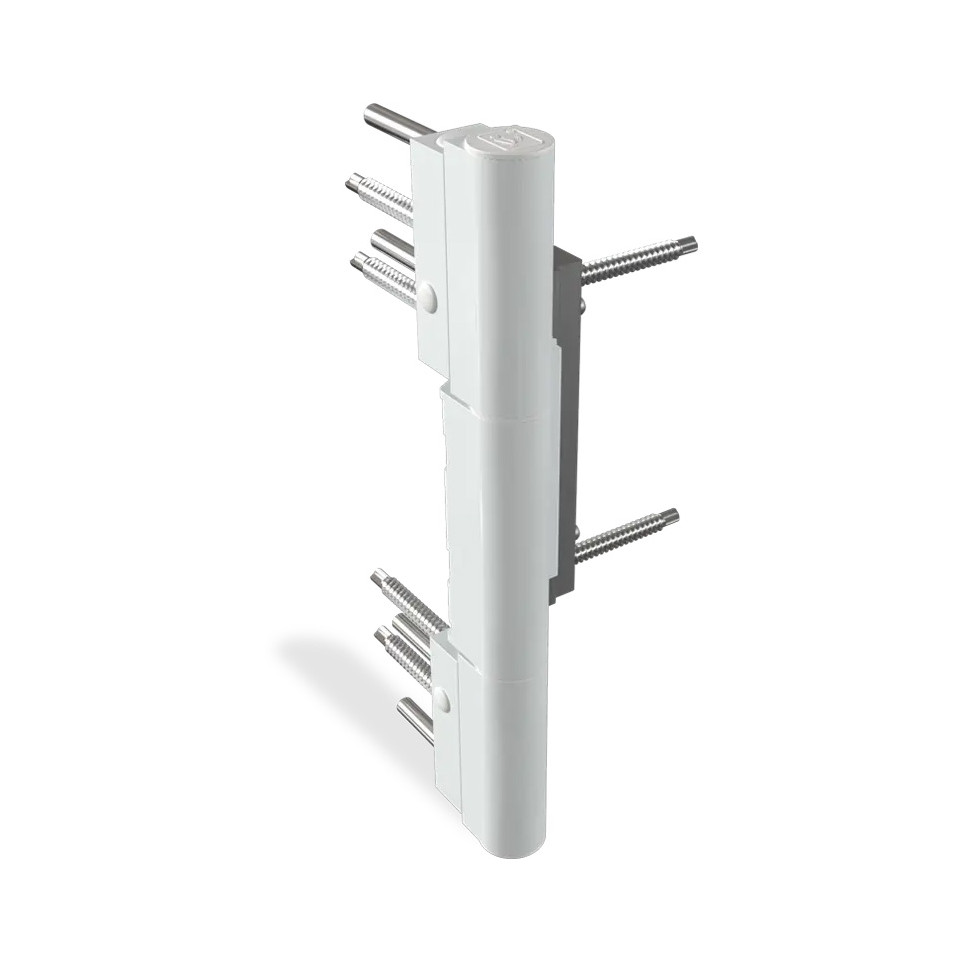

- Conception robuste avec trois lames réalisées en alliage métallique durable, finition époxy RAL9001 crème
- Conforme aux exigences courantes pour les charnières de portes PVC ; montage avec vis auto-perceuses sur le renfort du cadre ou dans la pré-chambre selon configuration
- Supporte des vantaux pesant jusqu'à 120 kg selon profil employé ; réglages ±3 mm horizontalement et verticalement disponibles pour un alignement optimal après pose
- Possibilité d’ajustements multidirectionnels (6 axes) directement sur la porte montée, facilitant ainsi le maintien du parallélisme et l’ergonomie d’utilisation
Fonctionnement
Cette paumelle s’installe par vissage sur les profils renforcés ou chambres prévues des cadres PVC. Une fois montée, elle permet le réglage fin du vantail en hauteur, profondeur et latéralité sans dégonder la porte. Son système garantit stabilité et longévité même sous usage intensif.
