Gabarit de perçage HETTICH Drill-Jig pour assemblage VB / pce

Le produit

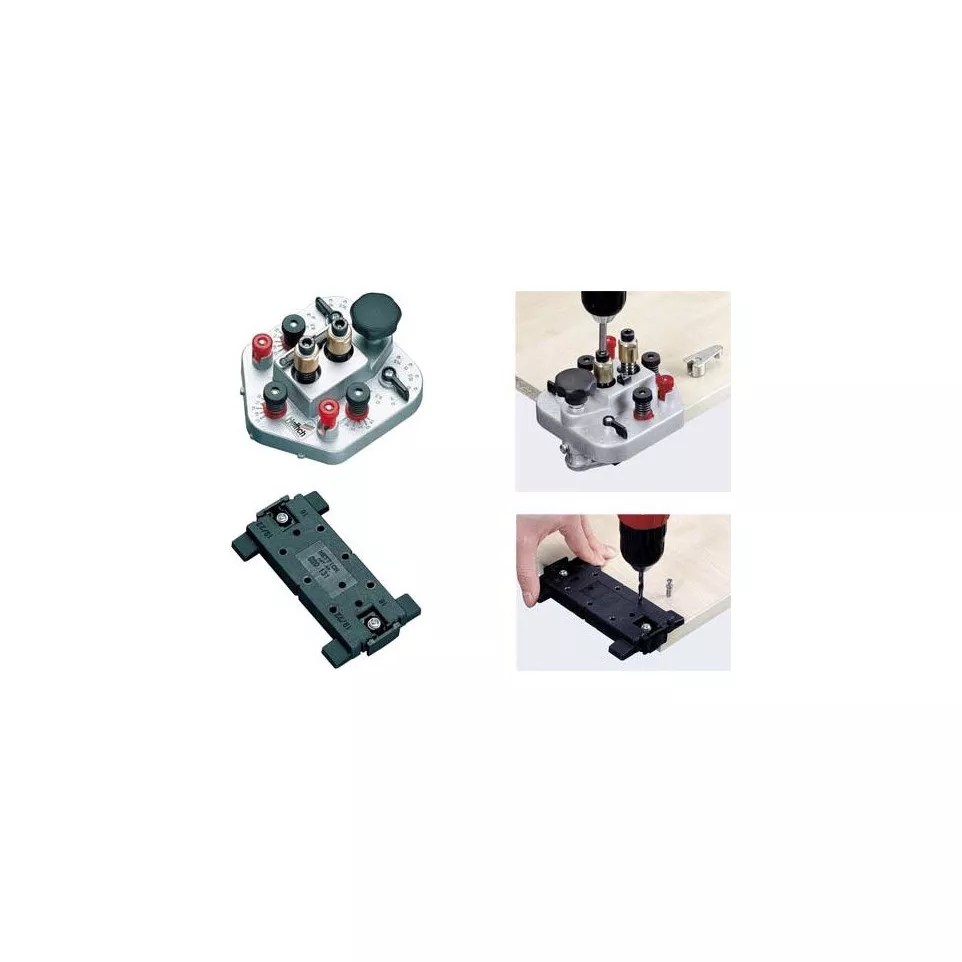

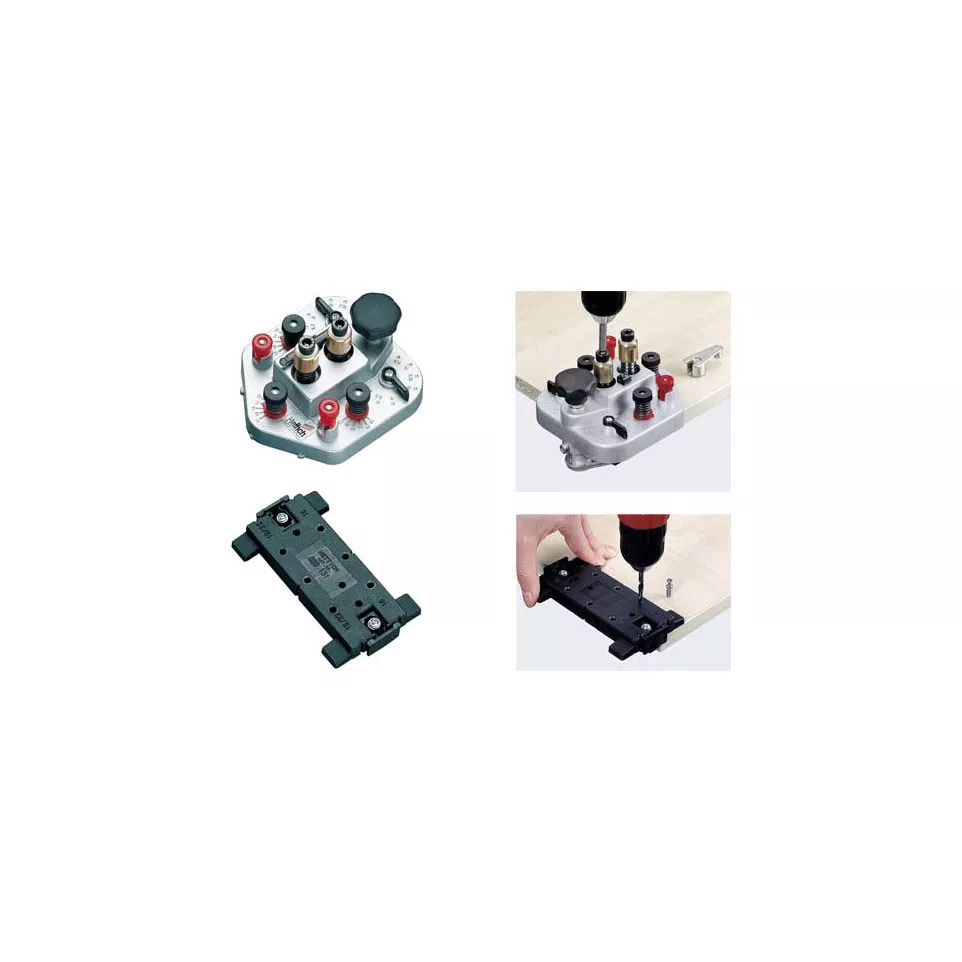

Le gabarit de perçage HETTICH Drill-Jig VB facilite l’assemblage précis et rapide des ferrures d’assemblage à excentrique. Adapté à la fabrication individuelle ou en série, il garantit des perçages nets sur panneaux de construction bois.

Spécificités

• Conception robuste avec mèches en carbure pour une durabilité accrue
• Perçage système 32 avec diamètre 5 mm et butée fixe à 37 mm pour des perçages répétitifs et exacts
• Compatible avec panneaux de 16, 19 et 22 mm d’épaisseur
• Équipement de perçage pour ferrures VB 18, 19, 20, 21, 35, 35M, 36, 36M, VB 135 et taquets Toolex VB 54
• Kit comprenant corps de perçage, plaque de perçage pour goujons, mèches montées Ø 10 mm et Ø 20 mm, et entraîneur hexagonal

Utilisation

Fixez le gabarit de perçage Drill-Jig VB sur le panneau à assembler, ajustez la butée, puis réalisez les trous avec une perceuse manuelle (min. 350 W) ou une visseuse sans fil (min. 9,6 V). Les trous sont précis, sans risque de déviation, même pour des perçages inclinés ou de rénovation.

FAQ

1. À quels types de ferrures ce gabarit est-il compatible ?
   Il convient aux ferrures à excentrique VB 18/19/20/21/35/35M/36/36M, à la ferrure VB 135 et aux taquets Toolex VB 54.

2. Quelles épaisseurs de panneaux sont supportées ?
   Il s’adapte aux panneaux en bois de 16, 19 et 22 mm d’épaisseur.

3. Quel outillage est nécessaire pour l’utiliser ?
   Une perceuse manuelle d’au moins 350 W ou une visseuse sans fil d’au moins 9,6 V suffit pour utiliser ce gabarit.

4. Les mèches sont-elles incluses dans le kit ?
   Oui, le kit contient une mèche montée Ø 10 mm et une mèche montée Ø 20 mm adaptées aux différents modèles de ferrures VB.

5. Est-il adapté aux perçages anguleux ou à l’équipement ultérieur de panneaux ?
   Oui, il permet des perçages précis même dans des situations d’ajout ou de rénovation, sans détérioration du panneau.
