Kompas 150 E20 4/15/9 Roto E20 290 - 410mm links / pce

Kompas 150 E20 4/15/9 Roto E20 290 -...

Geschatte leverdatum :  Dinsdag 9 juni
€ 62,00 btw excl.
Op voorraad

Ref : FGT-159983

Variantes

Kompas 150 E20 4/15/9 Roto E20 290 - 410mm rechts / pce Kompas 150 E20 4/15/9 Roto E20 290 - 410mm rechts / pce Kompas 250 E20 4/15/9 Roto E20 411 - 600mm links / pce Kompas 250 E20 4/15/9 Roto E20 411 - 600mm links / pce
Aantal

Toevoegen aan mijn boodschappenlijstje

Vous devez être connecté à votre compte client


Omschrijving

Product

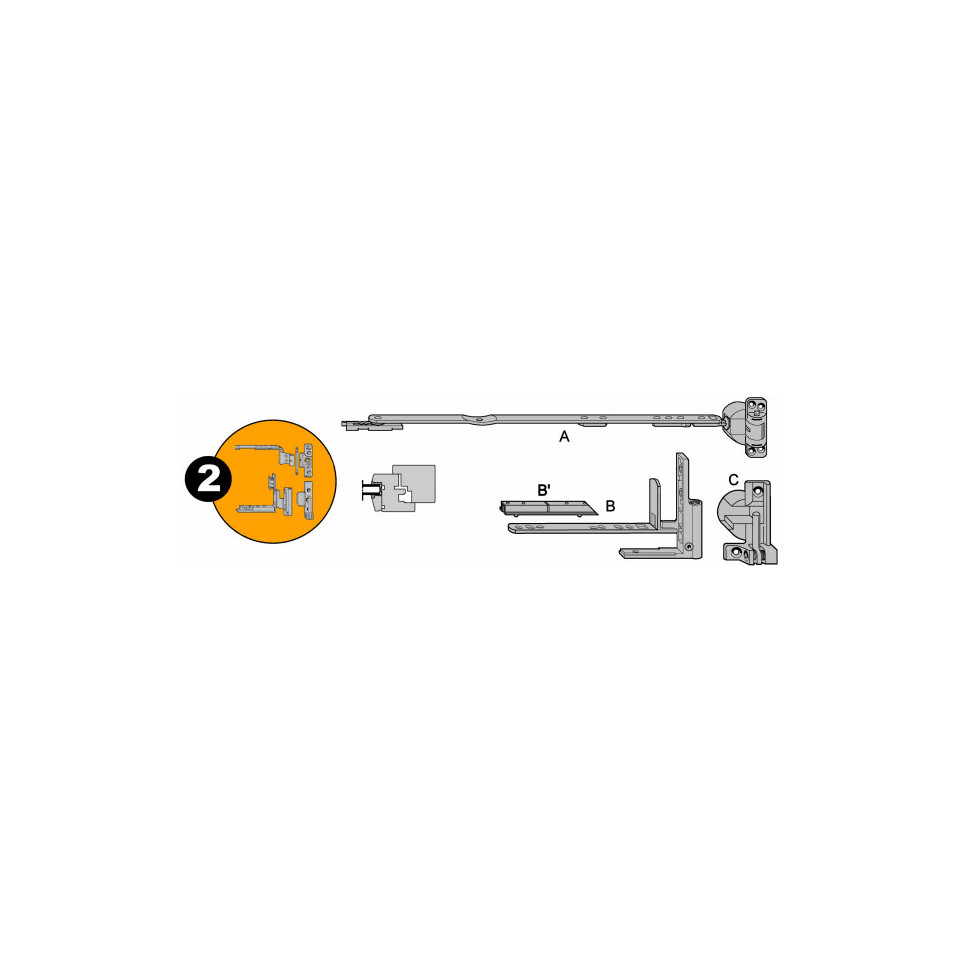

De Kompas 150 E20 4/15/9 Roto E20 290-410mm links is een verstelbaar scharnier speciaal ontwikkeld voor houten profielsystemen met maatvoering 4/15-8. Geschikt voor toepassingen met of zonder overlapping en linkse draairichting. Ideaal voor ramen of deuren met een groot vleugelgewicht.

Specificaties

  • Robuust design voor houten raam- en deursystemen
  • Boordiepte van 20 mm voor optimale verankering
  • Benodigde vrije ruimte: zijkant 25 mm, boven 16 mm, onder 20 mm
  • Driedimensionaal verstelbaar: hoogte +2,5/-2,0 mm, breedte +2,5/-2,0 mm, druk +0,5/-0,5 mm
  • Maximale belasting: bladgewicht tot 130 kg
  • Bladopening mogelijk tot 180°
  • Onderdeel van de Roto hulpstukkenlijn voor hout, PVC en aluminium

Gebruik

Monteer het scharnier op het kozijn volgens de aangegeven boordiepte en benodigde vrije ruimtes. Met de driedimensionale verstelmogelijkheden stelt u de vleugel exact af voor een optimale werking en afdichting. Het product is geschikt voor zware en regelmatig te openen ramen of deuren.

FAQ

  1. Voor welke profielen is dit scharnier geschikt? - Voor houtprofielsystemen 4/15-8, met of zonder overlapverbinding.
  2. Wat is het maximale gewicht van het raam of de deur? - Maximaal 130 kg per vleugel.
  3. Kan de vleugel volledig open? - Ja, een bladopening tot 180° is mogelijk.
  4. Welke verstelmogelijkheden heeft het scharnier? - Hoogte en breedte zijn instelbaar (+2,5/-2,0 mm), evenals de druk (+0,5/-0,5 mm).
  5. Welk gereedschap is nodig voor de montage? - Een standaard boormachine voor het aanbrengen van montagegaten met een boordiepte van 20 mm.

mvm-dt-2025-06-03

Lees verder

Kenmerken

Merk Roto
Beschrijving A. kompas 150 E20 4/15/9
Openingsrichtingen links
Breedte van verzonken vloer 290
FGT-159983
