Toepassing

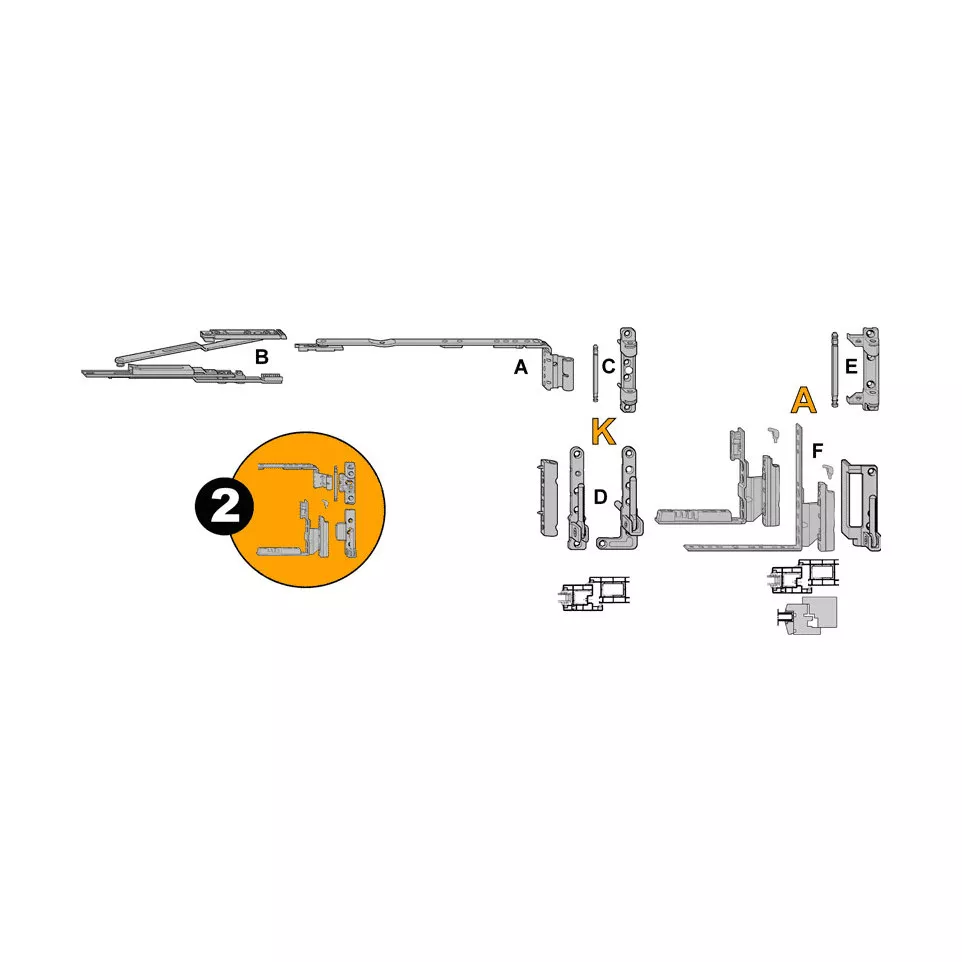

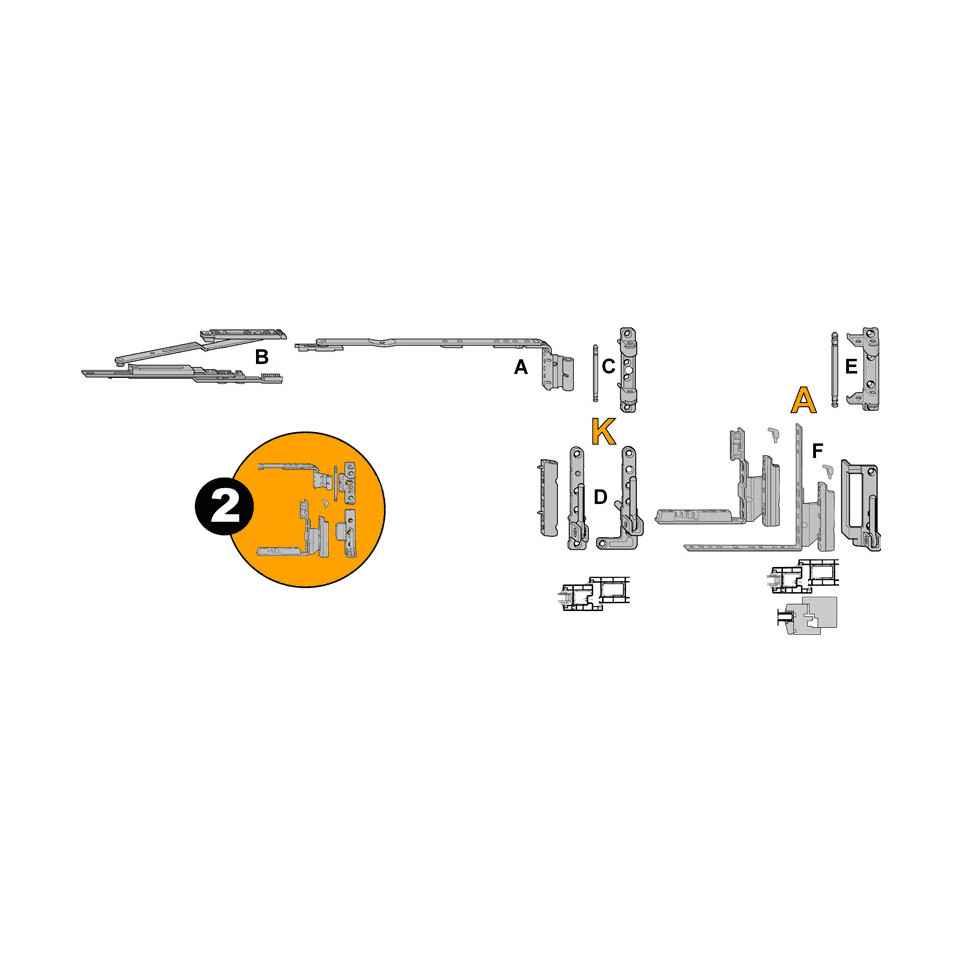

De Roto A 12/20-9 vrouwelijke wartel, rechts, is ontworpen voor montage in houten, stalen of PVC-kaders met een maat van 12/20-9. Dit hulpstuk wordt gebruikt bij draaikiepbeslag voor ramen en deuren.
Voordelen
- Geschikt voor meerdere materiaaltypen (hout, staal en PVC)
- Eenvoudige installatie in de EURO-groef van 16 mm of brede beugel van 18 mm
- Mogelijkheid tot openen van de vleugel tot wel 180°
- Driedimensionaal verstelbaar: hoogte (+3/-3 mm), breedte (+2/-2 mm) en druk (+½/-½ mm)
- Specifiek ontworpen voor rechterdraaiende toepassingen; links variant apart verkrijgbaar
Specificaties
- Duurzame constructie uit hoogwaardig metaal voor intensief gebruik bij ramen/deuren
- Maximaal draagvermogen per vleugel: tot ca.130 kg bij toepassing in het Roto A-systeem
- Biedt installatiegemak dankzij compatibiliteit met standaard EURO-groeven (16 mm) of brede beugels (18 mm)
- Nodige ruimte zijkant: circa 20½ mm; geen bovenruimte benodigd; volledig vlak aan onderzijde mogelijk
Driedimensionale afstelling maakt nauwkeurige plaatsing mogelijk zonder demontage van het element.
Werking
De vrouwelijke wartel wordt bevestigd aan het raam- of deurvleugelprofiel en fungeert als lagerpunt binnen het draaikiepbeslagsysteem. Door zijn verstelbaarheid kan hij precies worden afgesteld op positie en sluitingseisen, wat soepel draaien en kiepen garandeert.
