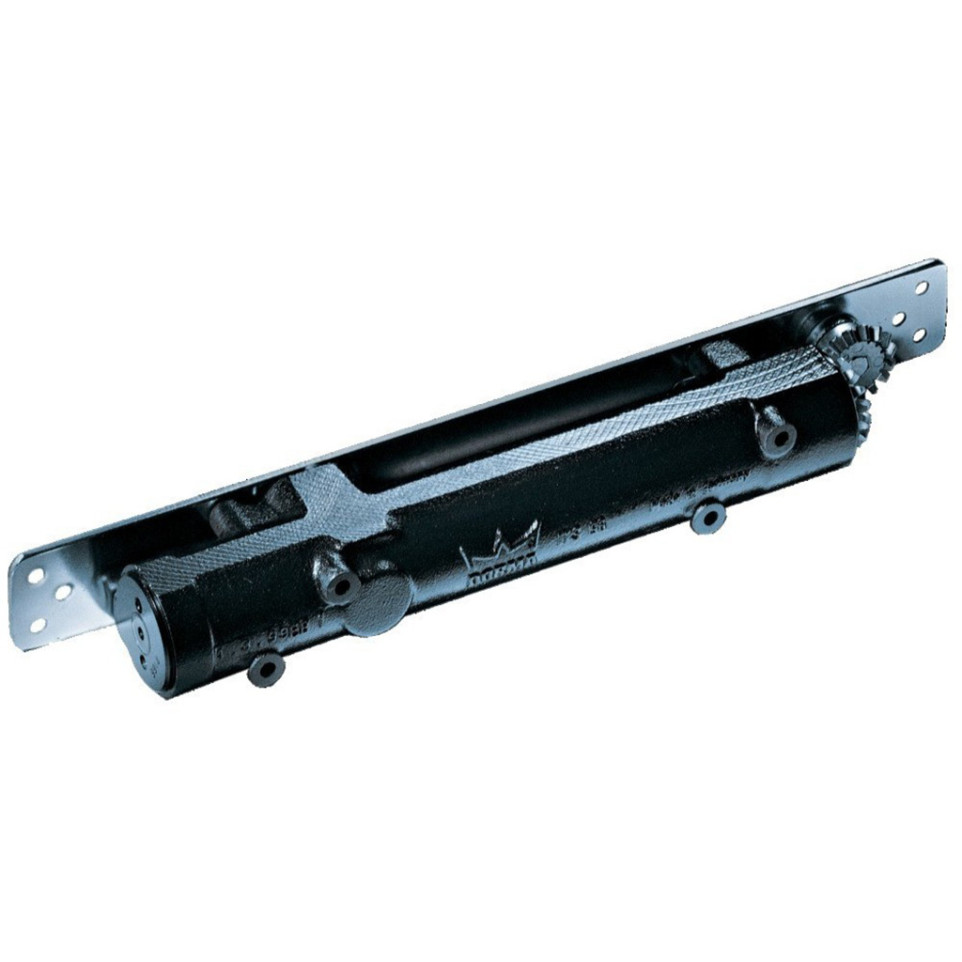

Deuren voorzien van een multifunctionele deurdranger met hydraulische demper.
De openingsweerstand is degressief dankzij een hartvormige nok.
De deurdranger moet onzichtbaar in de deurdikte worden geïntegreerd, op voorwaarde dat de deur ten minste 40 mm dik is voor EN 2-4 en vanaf 50 mm voor EN 3-6.
De deurdranger is omkeerbaar voor links- en rechtsdraaiende deuren.
Afmetingen 42 x 32 x 277 mm voor EN 2-4 en 51 x 39,5 x 291 mm voor EN 3-6.
Sluitkracht: EN 2-4 voor deurbreedte tot 1100 mm en EN 3-6 voor deurbreedte tot 1400 mm.
Traploos instelbaar door middel van een schroef aan de bovenkant van de sluiter.
De sluitsnelheid is onafhankelijk van temperatuurschommelingen en kan traploos worden ingesteld van 120 tot 7°. De vergrendeling is instelbaar van 7 tot 0°.
De mechanische openingsbegrenzer in de glijrail is instelbaar tussen 80 en 120° en beschermt de wand en de deur tegen beschadiging bij normaal gebruik.
EN 2-4: classificatie 3 8 2-4 1 1 4 volgens EN 1154: 2003-04.
EN 3-6: classificatie 3 8 3-6 1 1 4 volgens EN 1154: 2003-04.
Toebehoren (opening tussen kozijn en deurblad):
8,5 tot 12 mm: ITS 96 standaardas.
12,5 tot 16 mm: ITS 96 as 4 mm.
16,5 tot 20 mm: ITS 96 as 8 mm.
Opmerking:
Voor alle configuraties met een dubbele deur moet de totale breedte van de deur (van beide vleugels samen) altijdten
minste 1450 mmbedragen.
Voorbeeld: als uw kleinste blad 630 mm is, moet het andere blad 1450 - 630 zijn, d.w.z.: minimaal 820 mm.
Voor enkele deuren is er een versie LINKS DINL en een versie RECHTS DINR die bij de bestelling moet worden opgegeven.
Toepassing
De Dorma ITS 96 deurdranger is ontworpen voor onzichtbare montage in houten, metalen of aluminium deuren met een minimale dikte van 40 mm. Ideaal voor gebruik bij binnen- of brandwerende deuren in utiliteitsgebouwen en woningen.
Voordelen
- Volledig verborgen geïntegreerd in deur en kozijn; esthetisch onopvallend.
- Voorzien van variabele sluitkracht (EN 2-4) via stelklep voor optimale aanpassing.
- Moeiteloos openen dankzij Easy Open-techniek met afnemend openingsmoment.
- Cushioned limit stay voorkomt schade door te ver openslaande deuren.
- Eenvoudige installatie door niet-links/niet-rechts gebonden ontwerp; geschikt voor zowel enkele als dubbele deuren.
Specificaties
- Dorma cam-actuated systeem uit hoogwaardige materialen, geschikt voor intensief gebruik.
- Getest conform EN 1154 en gecertificeerd volgens ISO 9001; goedgekeurd voor toepassing op brand- en rookwerende deuren tot max. deurbreedte van 1.100 mm.
- Lichaamsafmetingen: ca. lengte 277 mm x breedte 32 mm x hoogte 42 mm; gewicht circa 1,3 kg zonder armmechanisme.
- Draagvermogen tot maximaal deurgewicht van 100 kg; deurdikte vanaf 40 mm vereist; openingshoek instelbaar tot circa 120° afhankelijk van het deursysteem.
Werking
De Dorma ITS 96 wordt volledig uit het zicht ingebouwd in het deurblad en kozijn. De dranger werkt hydraulisch met instelbare sluit-, eindslag- en latchesnelheid, waardoor gecontroleerde sluiting ontstaat zonder plotselinge klappen of ongewenst dichtslaan.
