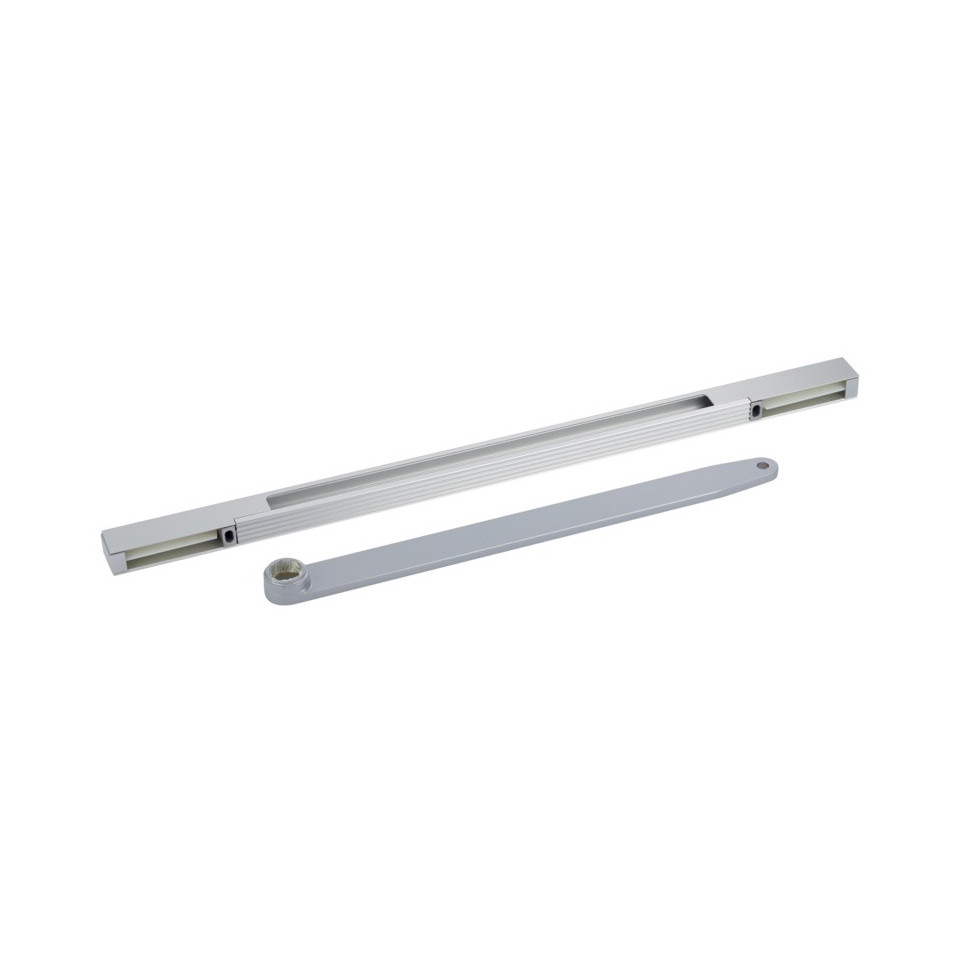

Schuifarmset (latei diepte van - 30 tot 30mm) Dorma ED 100 en 250 zilver / pce

Product

Schuifarmset voor de Dorma ED 100 en ED 250, geschikt voor lateidiepte van -30 tot 30 mm. Speciaal ontworpen voor elektromechanische aandrijvingen bij draaideuren in intensief gebruikte omgevingen zoals openbare gebouwen, kantoren of zorginstellingen.

Specificaties

• Modulair design dat eenvoudige uitbreiding en aanpassing van functies mogelijk maakt
• Gemaakt voor toepassingen met hoge eisen: branddeuren (EN1154), zwaar gebruik en zware deuren
• Diverse uitbreidingskaarten beschikbaar, waaronder Full Energy (blauw) voor verhoogde open/dichtsnelheden en uitgebreide functies (groen) zoals verlengde openingsvertraging en individuele deursturing
• Twee soorten afdekking: professionele uitvoering voor een strakke afwerking of Vario-bekleding voor dubbele aandrijvingen
• Afmetingen: 685 x 70 x 130 mm
• Gewicht van de bedieningsunit: 12 kg
• Bedrijfstemperatuur: -15° tot +50°C, luchtvochtigheid tot 93% (niet condenserend)
• Stroomvoorziening: 230 Vac 50 Hz ± 10%, uitgang voor randapparatuur: 24 Vdc, 1,5 A

Gebruik

De schuifarmset werkt in combinatie met de Dorma ED 100 of ED 250 draaideuraandrijving om een gecontroleerde, automatische bediening van enkele of dubbele draaideuren te realiseren. Dankzij uitbreidingskaarten kan de functionaliteit worden aangepast aan specifieke situaties, zoals het verhogen van de openingssnelheid of het toevoegen van geavanceerde openings- en sluitmodi. De bediening is via een geïntegreerde schakelaar eenvoudig in te stellen op stop-, automatisch, continu open- of sluitstand.

FAQ

1. Is deze schuifarmset geschikt voor branddeuren?
   Ja, het systeem is compatibel met branddeuren conform EN1154.

2. Kan de openingshoek worden aangepast?
   Ja, de openingshoek is instelbaar tot maximaal 110°, met een eindslag instelbaar van 7° tot 0°.

3. Met welke type deuren werkt deze set samen?
   Geschikt voor zware, enkele en dubbele draaideuren, onder meer voor deuren tot 100 kg (ED 100) en deurbreedtes van 700 tot 1100 mm.

4. Welke geïntegreerde functies zijn aanwezig?
   LED-statusindicatoren, functiekeuzeschakelaar, Push-and-Go bediening en controle van deurprestatie, waaronder windbelasting tot 150 N.

5. Zijn uitbreidingen achteraf mogelijk?
   Ja, dankzij het modulaire ontwerp kunnen functies eenvoudig worden uitgebreid met Full Energy- of uitgebreide functiekaarten.
