Le produit

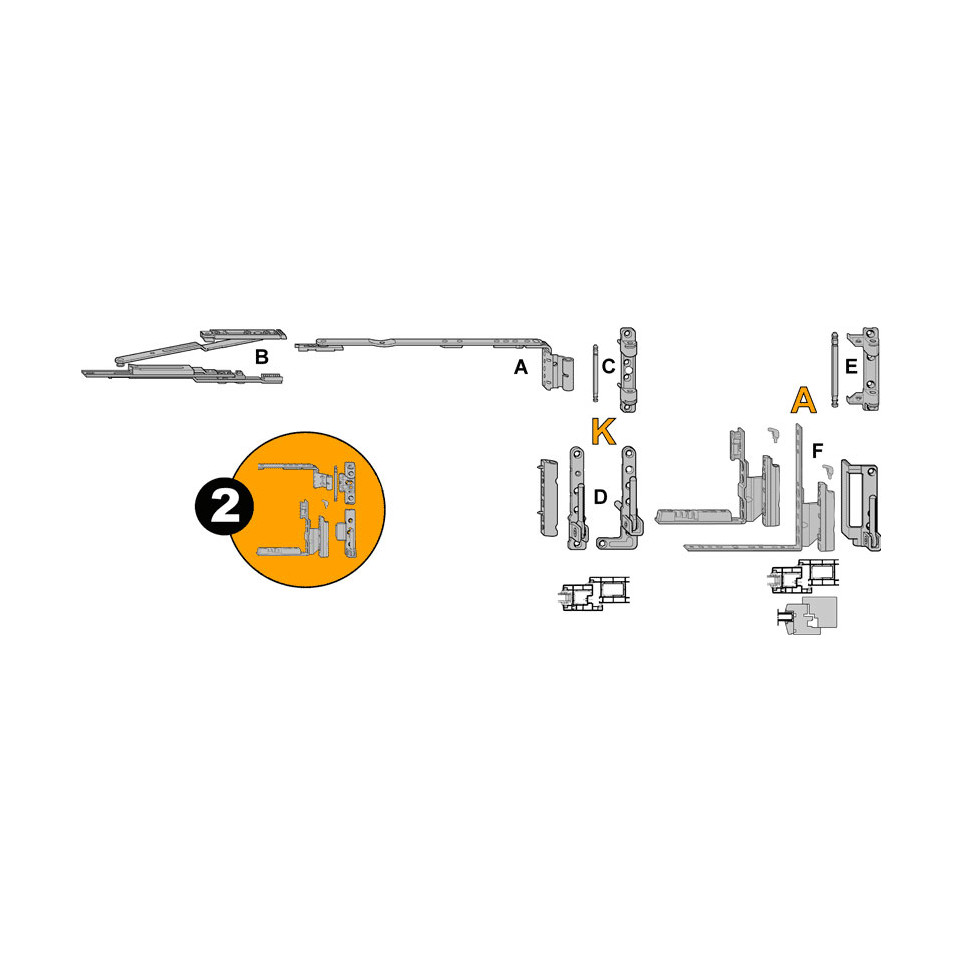

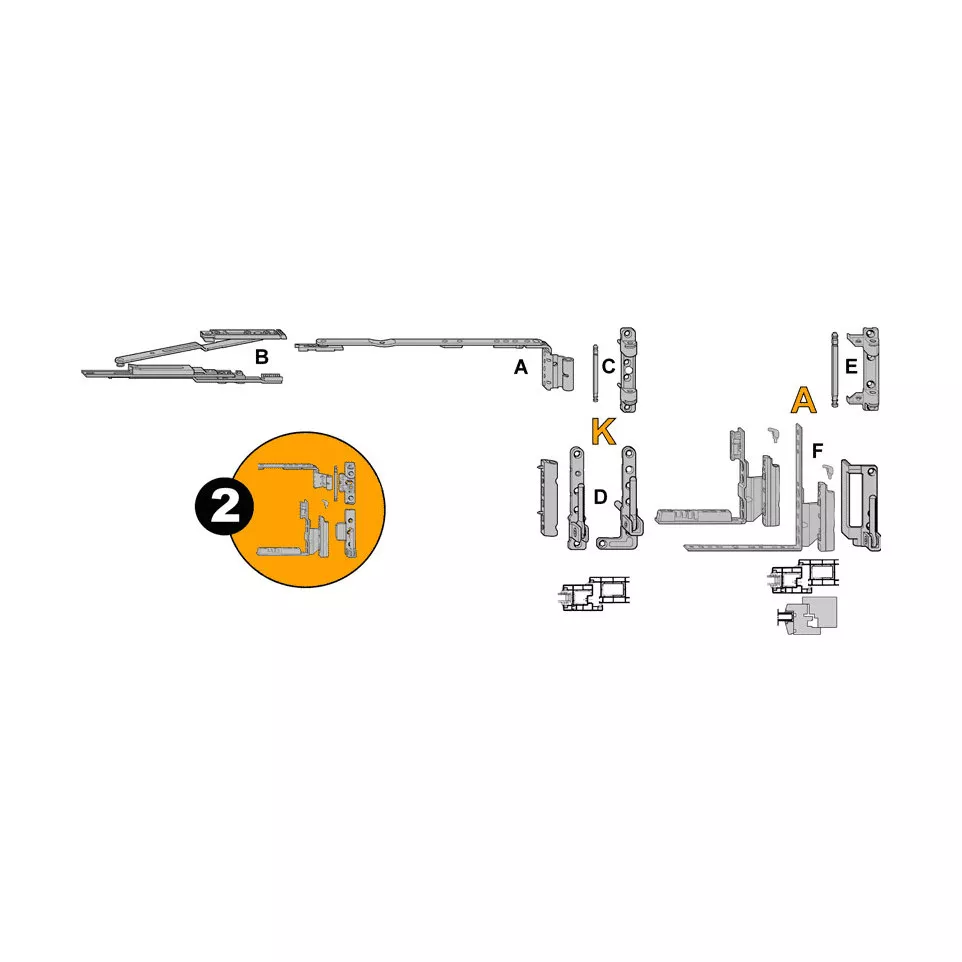

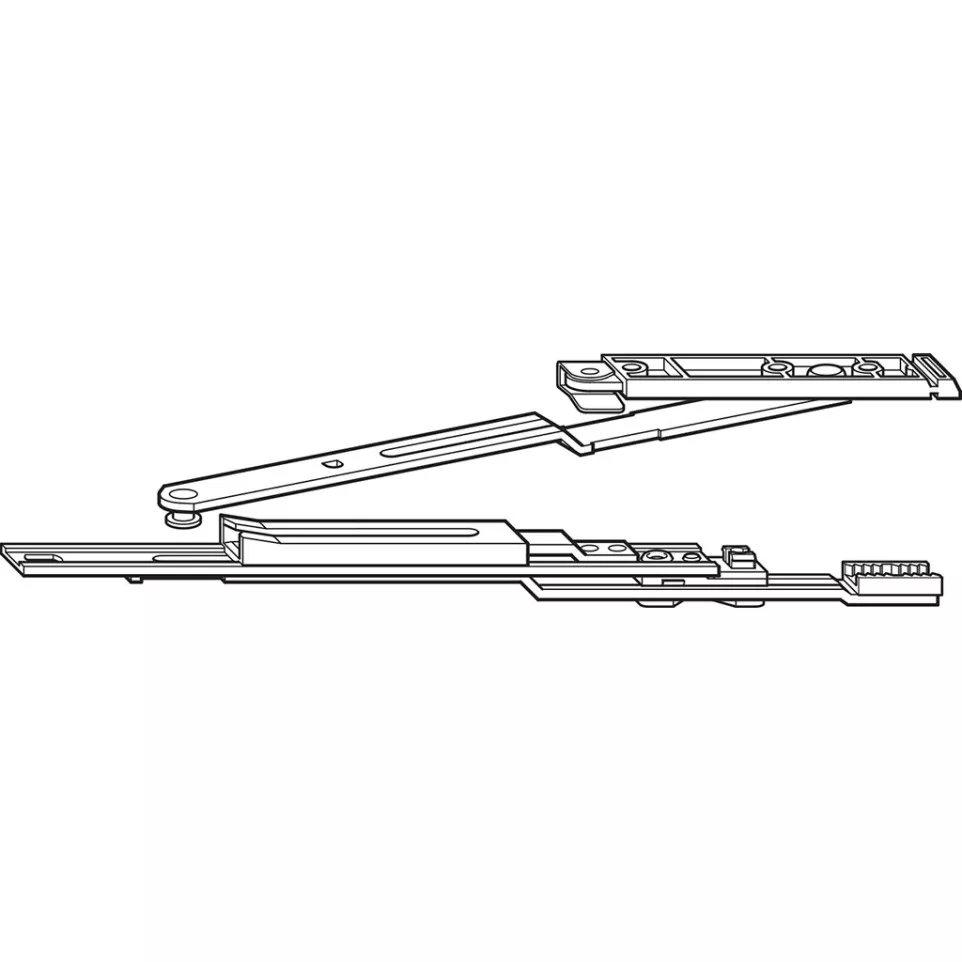

Compas supplémentaire grande largeur, conçu pour les ferrures de fenêtres et portes Roto A et Roto K. Idéal pour châssis bois, acier ou PVC nécessitant une grande ouverture et des capacités de charge élevées en habitat ou tertiaire.
Spécificités
- Compatibilité avec châssis PVC (12/18-9, 12/20-9, 12/20-13) pour Roto K et bois/acier/PVC (12/20-9) pour Roto A
- Supporte un poids de vantail maximal de 100 ou 130 kg (Roto K), 130 kg (Roto A)
- Fixation adaptée à chaque modèle : pivots mâles et palier en applique pour Roto K, pivots mâles/femelles à équerre ou gorge EURO pour Roto A
- Encombrement latéral de 20 mm (Roto K) ou 20½ mm (Roto A)
- Ouverture du vantail jusqu’à 180° possible
Utilisation
Le compas s’intègre dans les ferrures Roto des châssis pour renforcer et garantir l’ouverture fluide et sécurisée de vantaux de grande largeur. Il se fixe selon le type de fenêtre (bois, PVC ou alu) et offre des réglages tridimensionnels précis pour une adaptation parfaite lors de l’installation et de la maintenance.
FAQ
-
Quelles sont les dimensions d’encombrement du compas ?
- Latéral : 20 mm (Roto K), 20½ mm (Roto A). En haut : 1,5 mm (Roto K), 0 mm (Roto A). En bas : 2 mm (Roto K 100 Kg), 15 mm (Roto K 130 Kg), 0 mm (Roto A).
-
Ce compas convient-il aux châssis aluminium ?
- Oui, pour les systèmes Roto A, il est compatible avec les châssis bois, acier ou PVC ; pour l’aluminium, vérifier la compatibilité avec la ferrure concernée.
-
Quel est le poids maximal supporté par le compas ?
- Jusqu’à 130 kg pour Roto A et 100 ou 130 kg selon la configuration pour Roto K.
-
À quoi sert la fonction TILT FIRST du produit ?
- Elle permet une priorité à l’inclinaison du vantail avant l’ouverture, avec une action inversée sur la poignée.
-
Le produit permet-il une ouverture totale de la fenêtre ?
- Oui, il offre une ouverture du vantail jusqu’à 180°, facilitant l’accès et l’entretien.
