Le produit

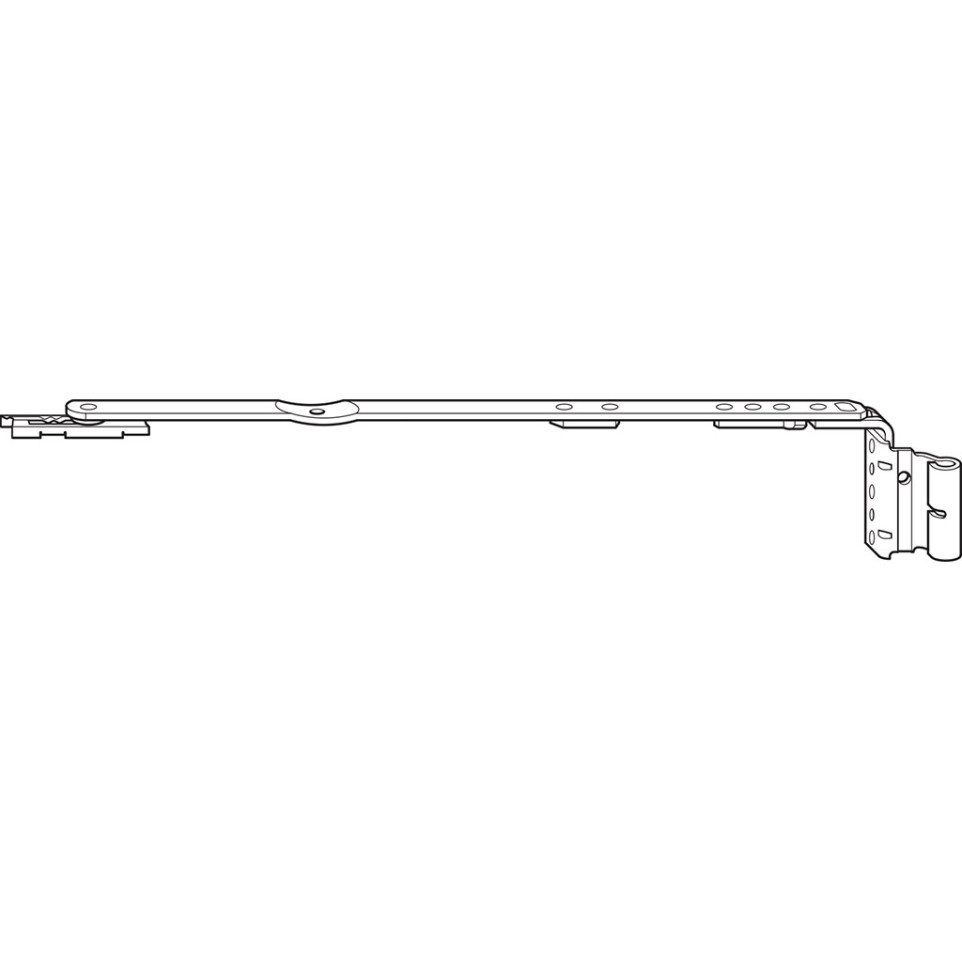

Compas 350 Roto A et K 12/20-9, référence 159913, conçu pour l’équipement et la rénovation de châssis bois, acier ou PVC, permet une ouverture fluide et sécurisée des ouvrants, notamment dans des configurations oscillo-battantes.
Spécificités

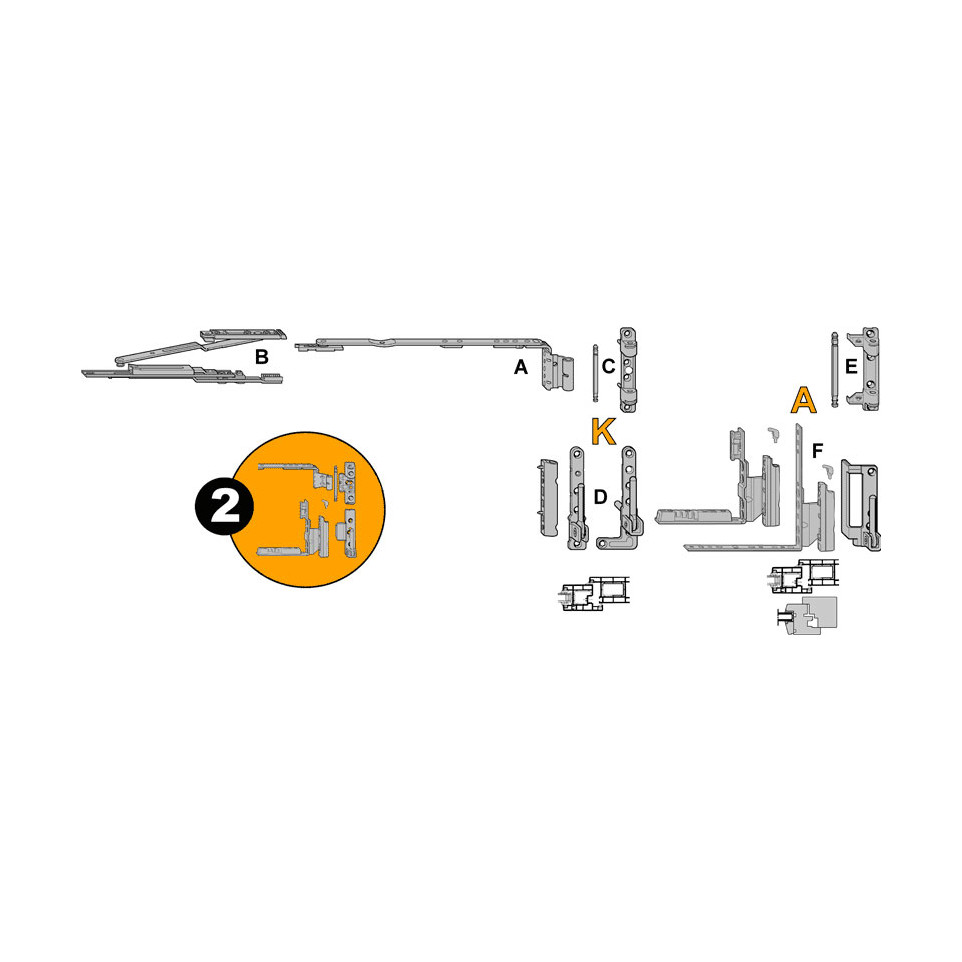

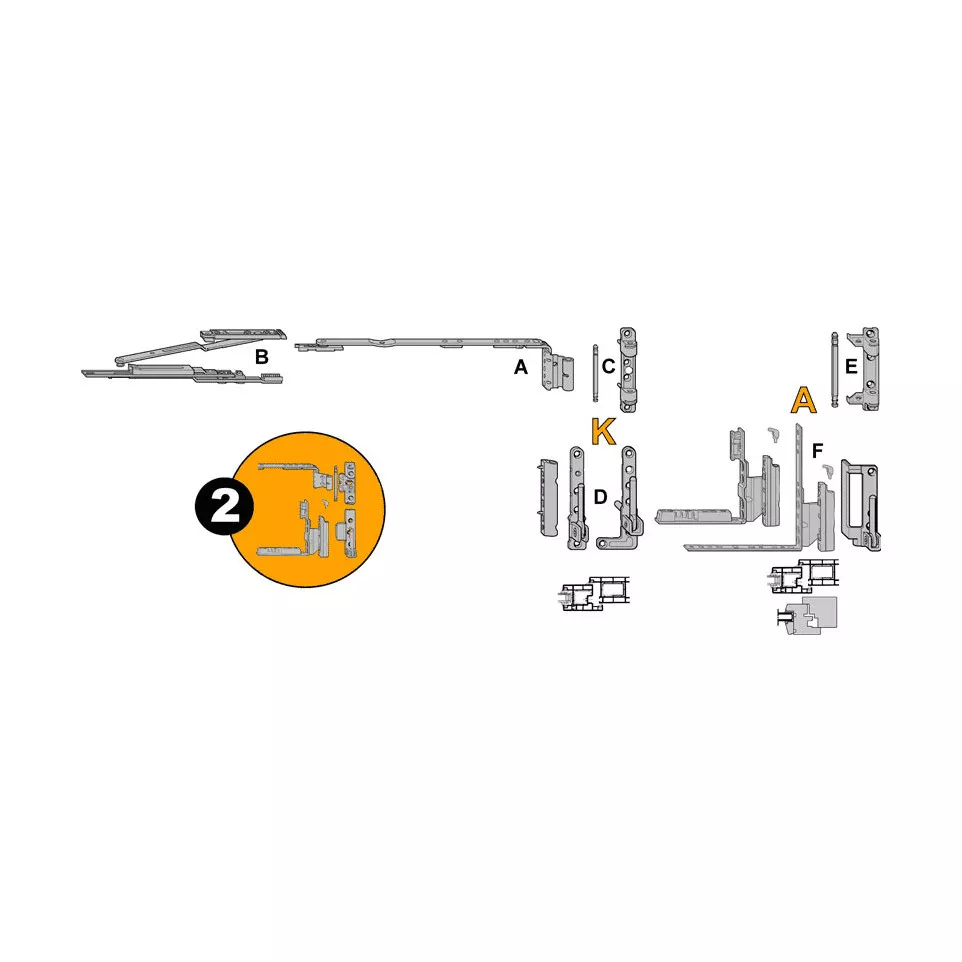

- Conçu pour châssis PVC (Roto K : 12/18-9, 12/20-9, 12/20-13) et bois/acier/PVC (Roto A : 12/20-9)
- Poids maximal du vantail : 100 ou 130 kg (Roto K), 130 kg (Roto A)
- Encombrement optimisé : latéral 20 mm (K), 20½ mm (A) ; haut 1,5 mm (K), 0 mm (A) ; bas 2 mm (K 100 kg), 15 mm (K 130 kg), 0 mm (A)
- Fixation robuste : pivots mâles et paliers en applique, pivots femelles à visser ou à insérer selon version
- Réglages tridimensionnels : hauteur, largeur et pression ajustables pour une étanchéité et une fonctionnalité personnalisables
Utilisation
Le compas 350 Roto A et K s'installe sur des châssis adaptés afin de garantir une ouverture jusqu’à 180° du vantail. Le dispositif permet des réglages précis en hauteur, largeur et pression, pour une adaptation idéale aux contraintes techniques des menuiseries, avec option TILT FIRST pour priorité au tombant. Sens d’ouverture : gauche. Plage LFF : 601 à 800 mm.
FAQ
- Quelle est la capacité de poids maximale du compas ?
- Jusqu’à 130 kg selon le modèle (K ou A).
- Le compas convient-il aux châssis aluminium ?
- Oui, la version Roto A est compatible avec le bois, l’acier et le PVC ; l’aluminium doit être vérifié selon la configuration.
- Quels réglages sont possibles après installation ?
- Ajustement en hauteur, largeur et pression pour une optimisation parfaite de la fermeture.
- Le compas permet-il une ouverture totale du vantail ?
- Oui, il permet une ouverture jusqu’à 180°, facilitant l’accès et la ventilation.
- Existe-t-il une version pour châssis à ouverture à droite ?
- Ce modèle est spécifié pour ouverture à gauche, mais des versions à droite existent dans la gamme Roto.
