Le produit

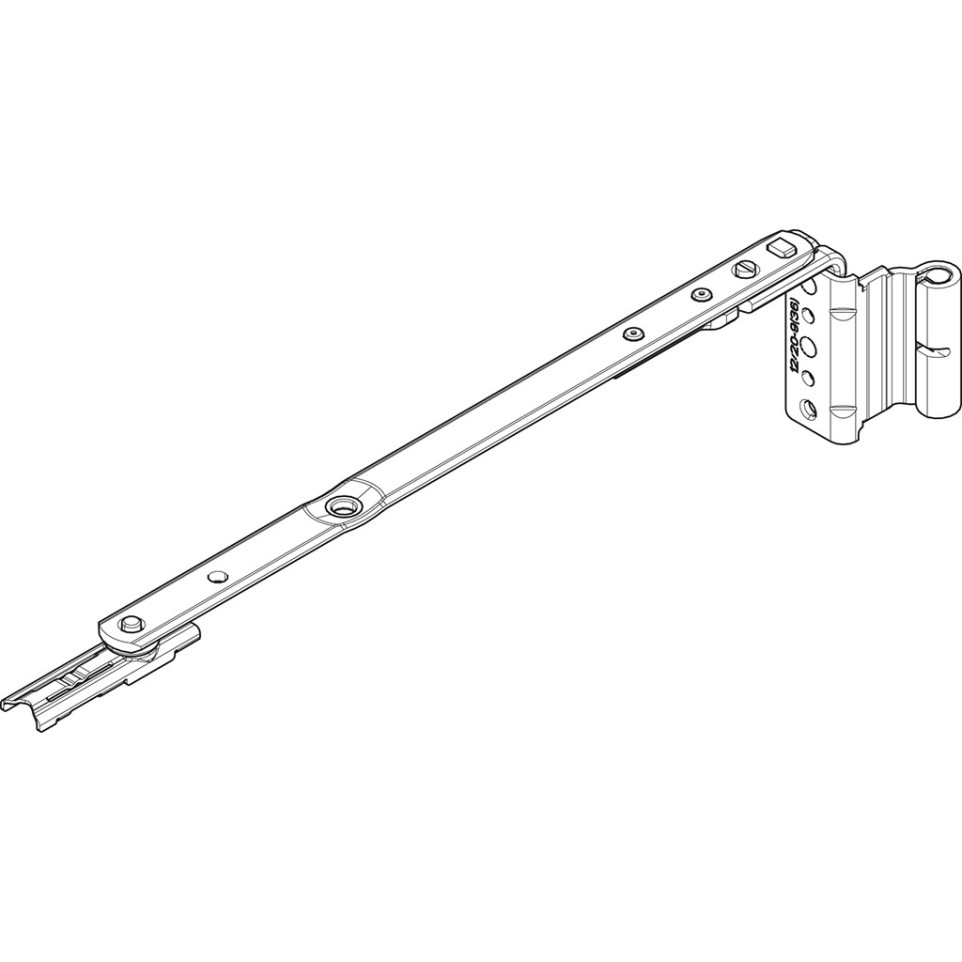

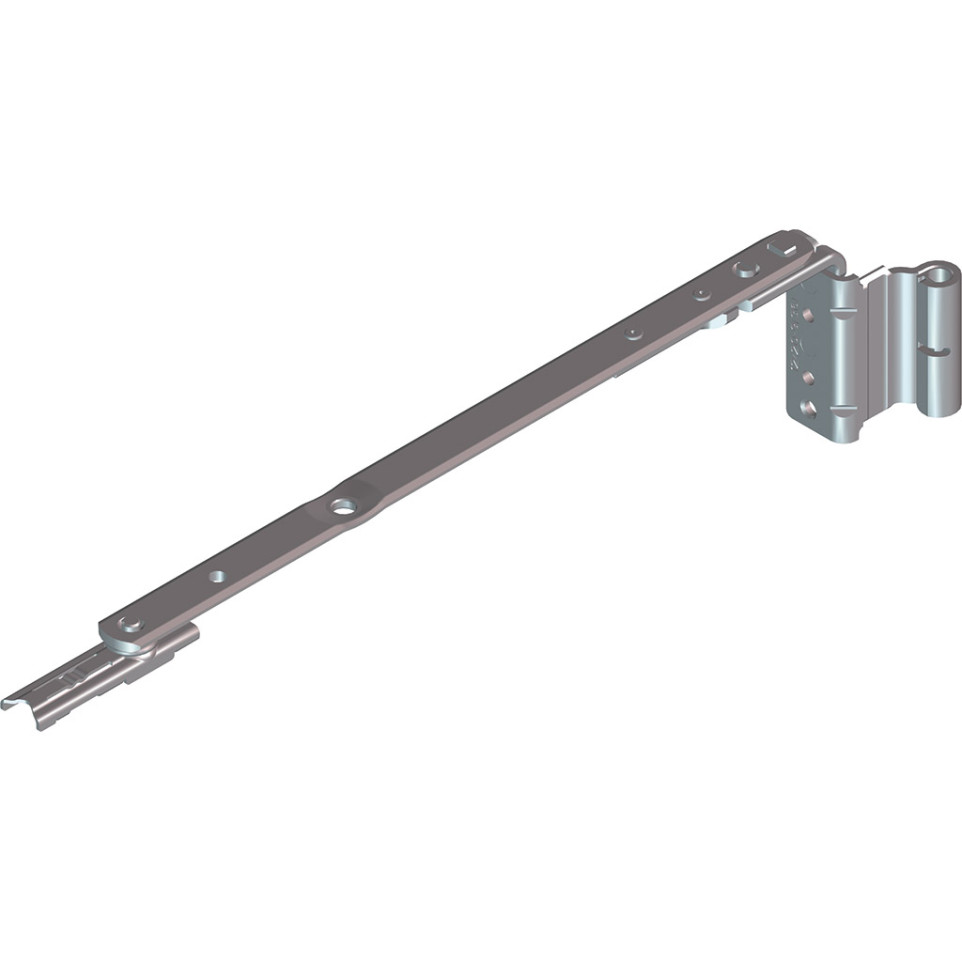

Compas SAV 250 Roto A et K 12/20-9 conçu pour l’intégration dans des châssis bois, PVC ou acier, permettant l’ouverture et la stabilisation précise des ouvrants jusqu’à 180°, adapté aux besoins de menuiseries techniques et résidentielles.
Spécificités
- Technologie de ferrure ROTO compatible bois, PVC et aluminium
- Capacité de charge vantail : 100 ou 130 kg selon modèle (Roto K), 130 kg (Roto A)
- Fixations spécifiques : pivots mâles, paliers en applique, équerres ou gorge EURO selon version
- Encombrement latéral optimisé : 20 mm (Roto K), 20,5 mm (Roto A)
- Réglages tridimensionnels : hauteur (+2/-2 mm à +3/-3 mm), largeur (+4/-2 mm à +2/-2 mm), pression (+1/-1 mm à +½/-½ mm)
- Fonction TILT FIRST : priorité au tombant puis à l’ouvrant via la poignée inversée
Utilisation
Ce compas s’installe sur châssis bois, PVC ou acier, permettant une ouverture droite jusqu’à 180°. Il s’adapte à des profilés à gorge spécifique, offre des réglages fins en hauteur, largeur et pression pour garantir une fermeture et une ouverture parfaites du vantail, quelle que soit la configuration du bâtiment.
FAQ
- Quelles sont les charges maximales supportées par le compas Roto ?
- Le Roto K supporte jusqu’à 100 kg ou 130 kg selon la version, le Roto A jusqu’à 130 kg.
- Sur quels types de châssis puis-je installer ce compas ?
- Il est compatible avec les châssis en bois, PVC ou acier selon les dimensions précisées (12/20-9).
- Quels réglages sont possibles une fois le compas installé ?
- Hauteur, largeur et pression sont réglables pour un ajustement tridimensionnel précis.
- L’ouverture maximale est-elle limitée ?
- Le compas permet une ouverture de vantail jusqu’à 180° selon l’installation et le type de châssis.
- Qu’est-ce que la fonction TILT FIRST ?
- Il s’agit d’une fonctionnalité offrant une priorité au basculement puis à l’ouverture battante, avec action inversée à la poignée.
