Le produit

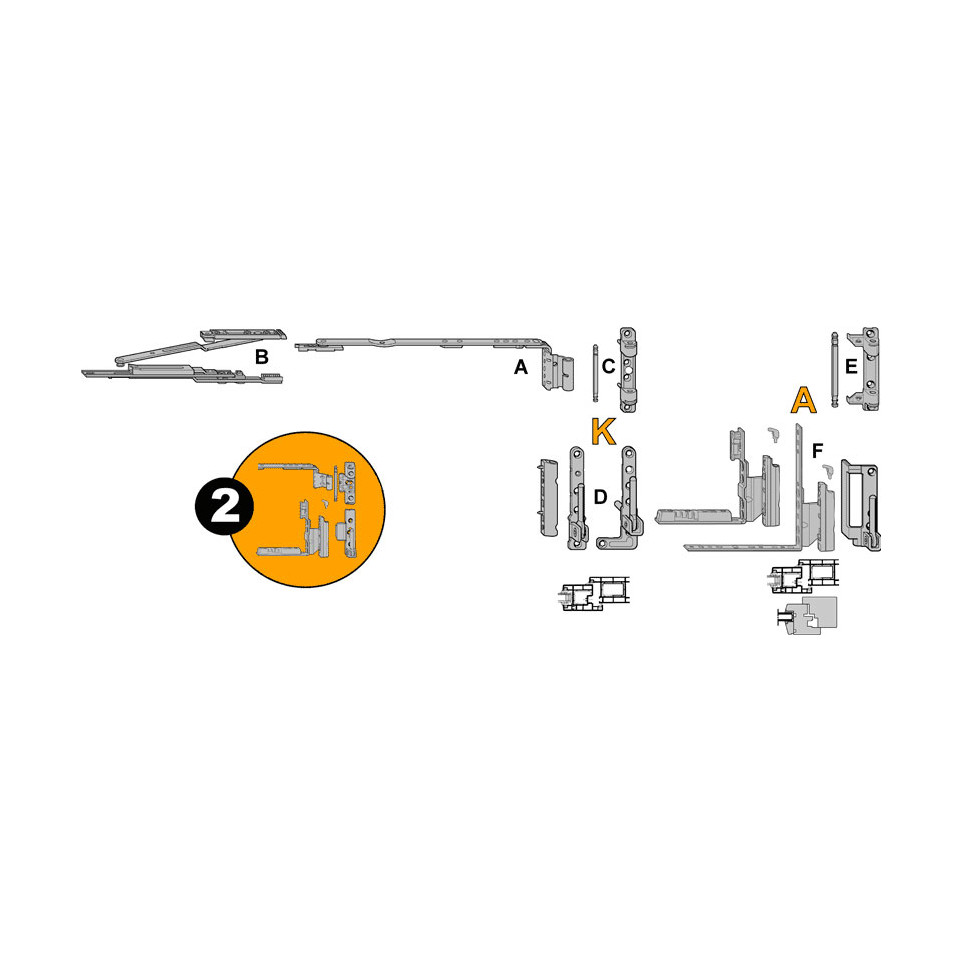

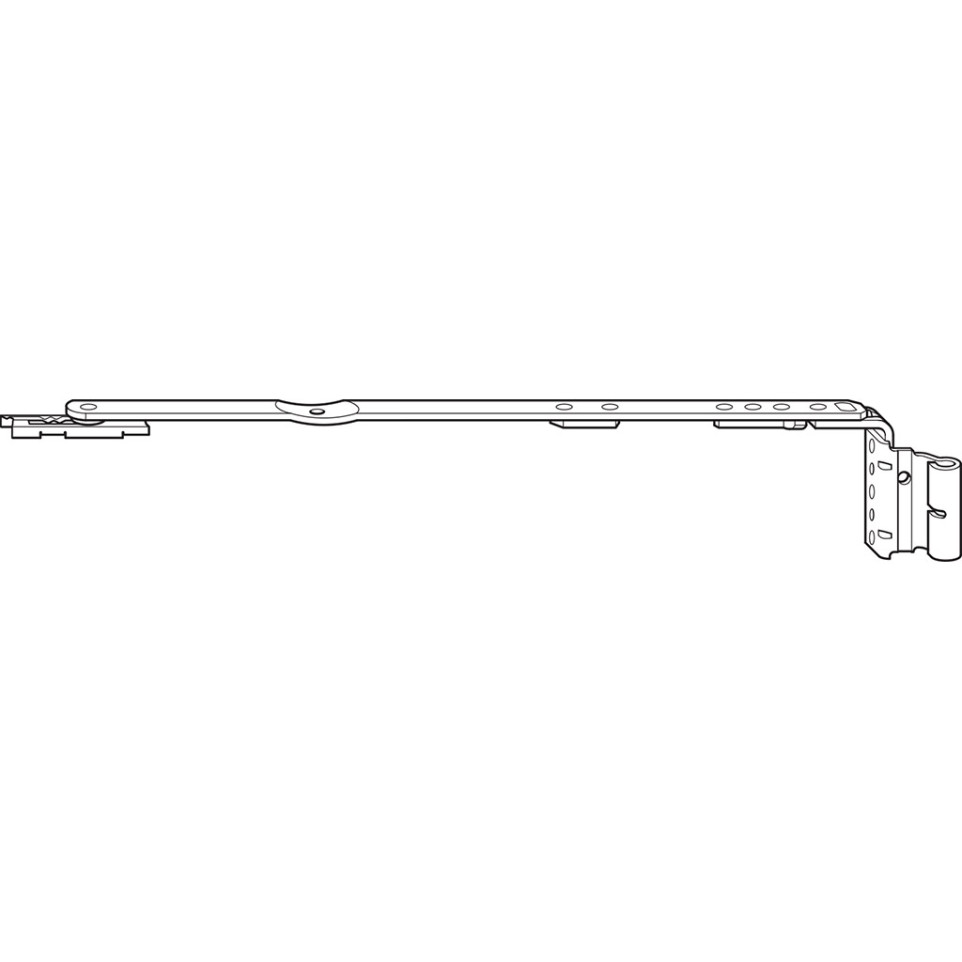

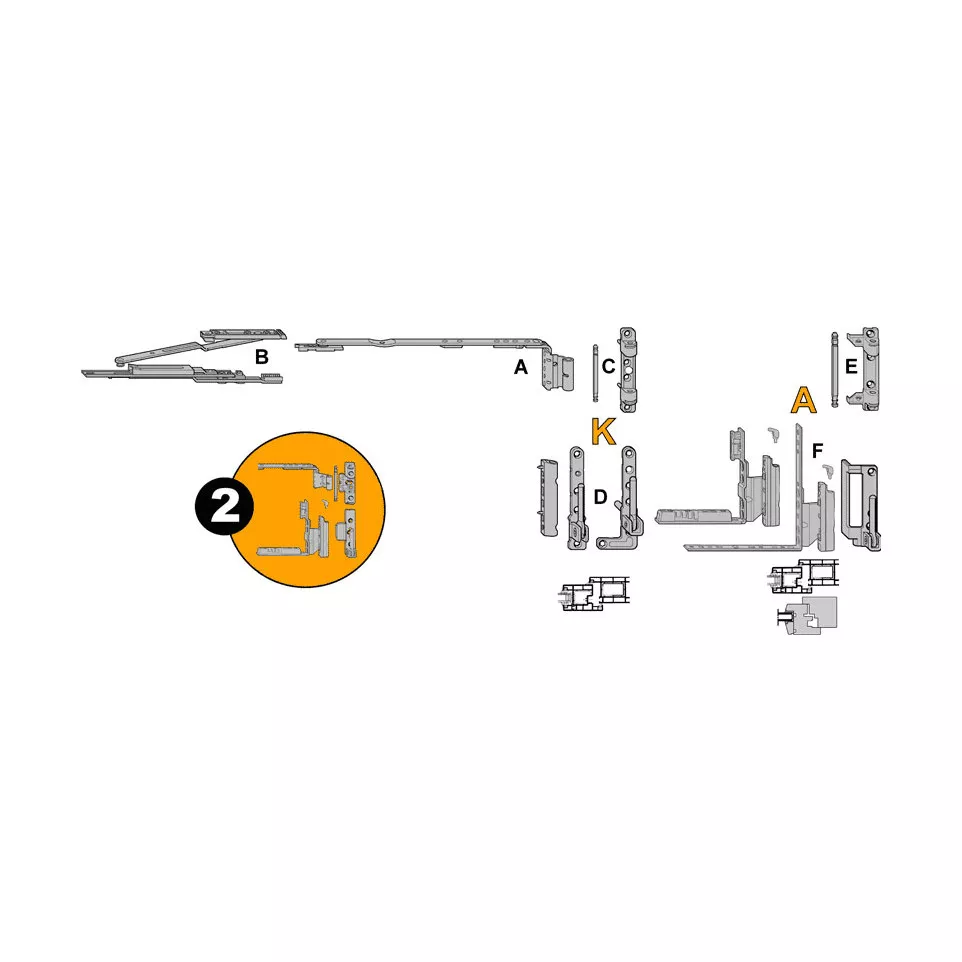

Compas SAV 500 Roto A et K 12/20-9 conçu pour l'équipement des châssis en bois, acier ou PVC, idéal pour les fenêtres ou portes-fenêtres à ouverture oscillo-battante ou à translation. S'adapte sur des huisseries de 801 à 1400 mm de largeur, ouverture droite.
Spécificités
- Système compatible avec les châssis PVC 12/18-9, 12/20-9, 12/20-13 pour le modèle Roto K, et bois, acier ou PVC 12/20-9 pour le modèle Roto A
- Supporte un poids de vantail jusqu'à 100 kg ou 130 kg (Roto K), et jusqu'à 130 kg (Roto A)
- Articulations : pivots mâles et paliers en applique, pivot femelle à visser ou à insérer selon type de châssis
- Encombrement optimisé : latéral 20 mm (Roto K) et 20,5 mm (Roto A), haut 1,5 mm ou 0 mm, bas de 0 à 15 mm selon configuration
- Réglages tridimensionnels précis pour hauteur, largeur et pression, facilitant l'ajustement sur site
- Ouverture du vantail possible jusqu’à 180°, fonction TILT FIRST pour une gestion prioritaire du tombant
Utilisation
Ce compas permet la manœuvre fluide et sécurisée des châssis lourds grâce à ses réglages personnalisés et sa conception robuste. Il assure une grande amplitude d’ouverture et une adaptabilité sur différents matériaux, répondant aux exigences des installations neuves ou de rénovation.
FAQ
- Le compas 500 Roto est-il compatible avec tous les types de châssis ?
- Oui, il existe des versions spécifiques pour châssis bois, acier ou PVC avec différentes largeurs de têtière.
- Quel poids maximum le compas peut-il supporter ?
- Jusqu’à 130 kg selon le modèle utilisé (Roto A ou certains Roto K).
- Quels sont les réglages possibles une fois installé ?
- Hauteur, largeur et pression du vantail sont réglables indépendamment pour un ajustement précis.
- Peut-on obtenir une ouverture totale ?
- Oui, l’ouverture du vantail atteint jusqu’à 180°.
- Qu’est-ce que la fonction TILT FIRST ?
- Le TILT FIRST inverse l’ordre d’action de la poignée : d’abord la fonction basculante, puis l’ouvrant, pour plus de sécurité.
