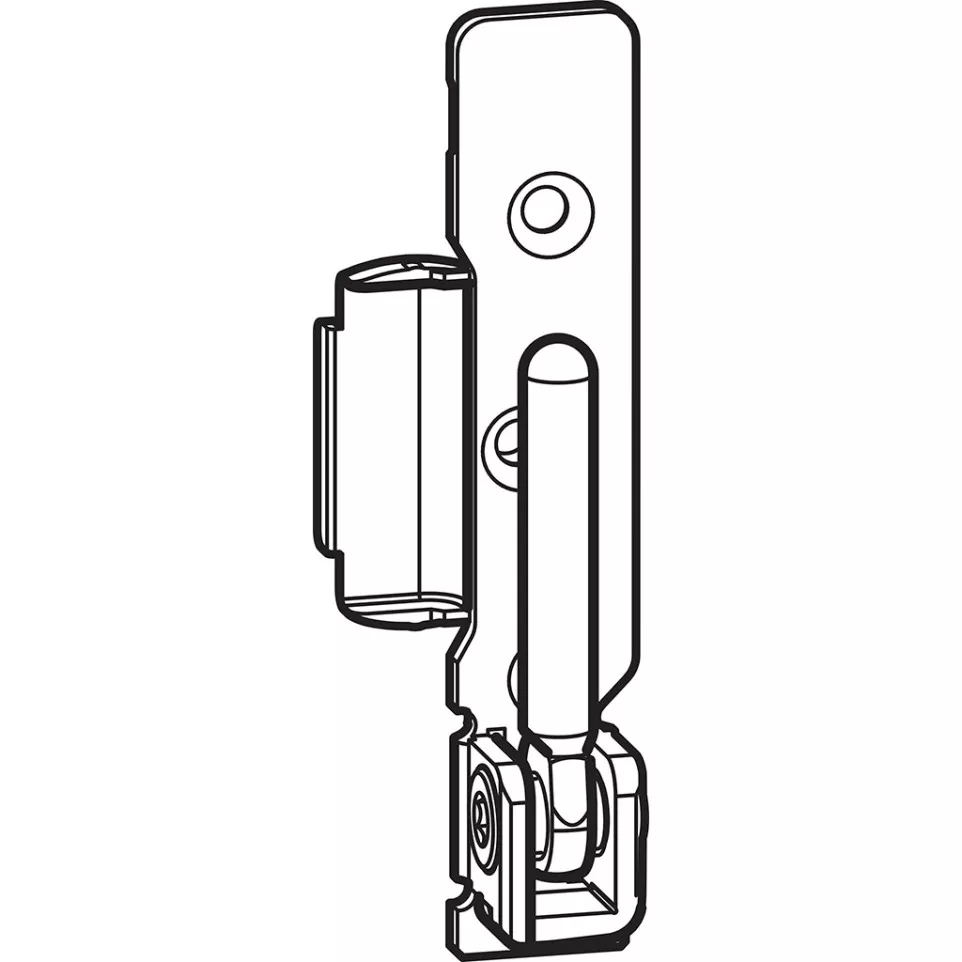

SAV Pivot mâle NX T/NT E5 de châssis bois, conçu pour les systèmes de profils bois 4/15-9, 4/18-9, 12/18-9 et 12/18-13 gauche, avec ou sans joint de recouvrement. Idéal pour applications nécessitant robustesse et compatibilité multi-profils.
Spécificités
- Design compact avec paliers de compas et pivots étroits, limitant l’espace latéral à 21 mm, aucune hauteur en haut, 5 mm en bas.
- Corps en matériaux résistants adaptés aux châssis bois, traitement de surface possible avant montage.
- Profondeur de forage de 5 mm sur montant dormant seulement, évitant tout pont thermique et réduisant la condensation.
- Poids maximal du vantail : 150 kg. Ouverture du vantail jusqu’à 180° possible.
- Compatible avec la gamme de compas E5 4 mm, remplaçant l’E20 pour les systèmes 4/15-9.
Utilisation

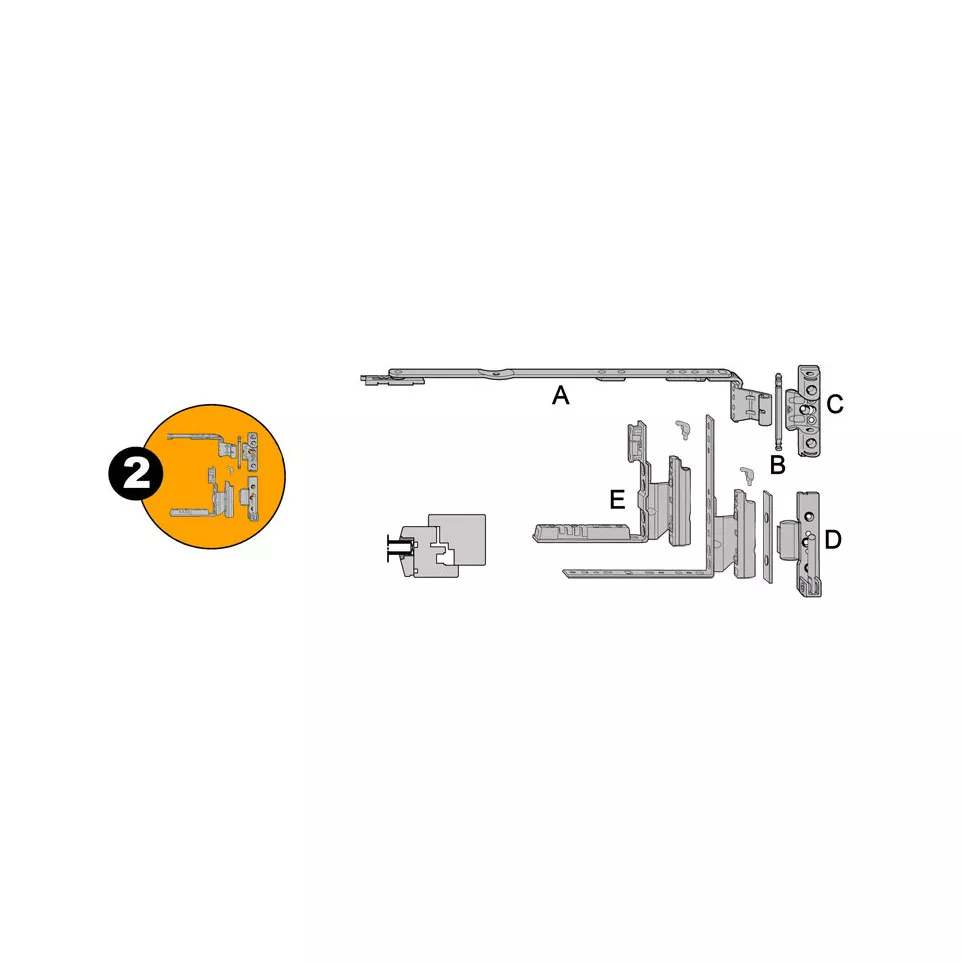

Le pivot mâle s’intègre aisément aux châssis bois grâce à un montage simple, permettant une fixation des paliers avant l’assemblage. Utiliser le compas E5 4/18-9 (12/18-9) ainsi que la cale FG 1603420 pour garantir l’adaptation parfaite entre le recouvrement du châssis et la partie femelle du pivot.
FAQ
- Pour quels profils ce pivot est-il compatible ? Il s’adapte aux profils bois 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
- Quelle est la capacité maximale de poids du vantail ? Le pivot supporte un vantail jusqu’à 150 kg.
- Quelle ouverture maximale permet-il ? L’ouverture du vantail peut atteindre 180°.
- Y a-t-il un risque de pont thermique ou condensation ? Non, la profondeur de forage limitée à 5 mm évite les ponts thermiques et limite la condensation.
- Quel compas est recommandé avec ce pivot ? Utiliser le compas E5 4/18-9 (12/18-9) pour recouvrement 15 mm et prévoir la cale FG 1603420 pour une adaptation optimale.
