Le produit

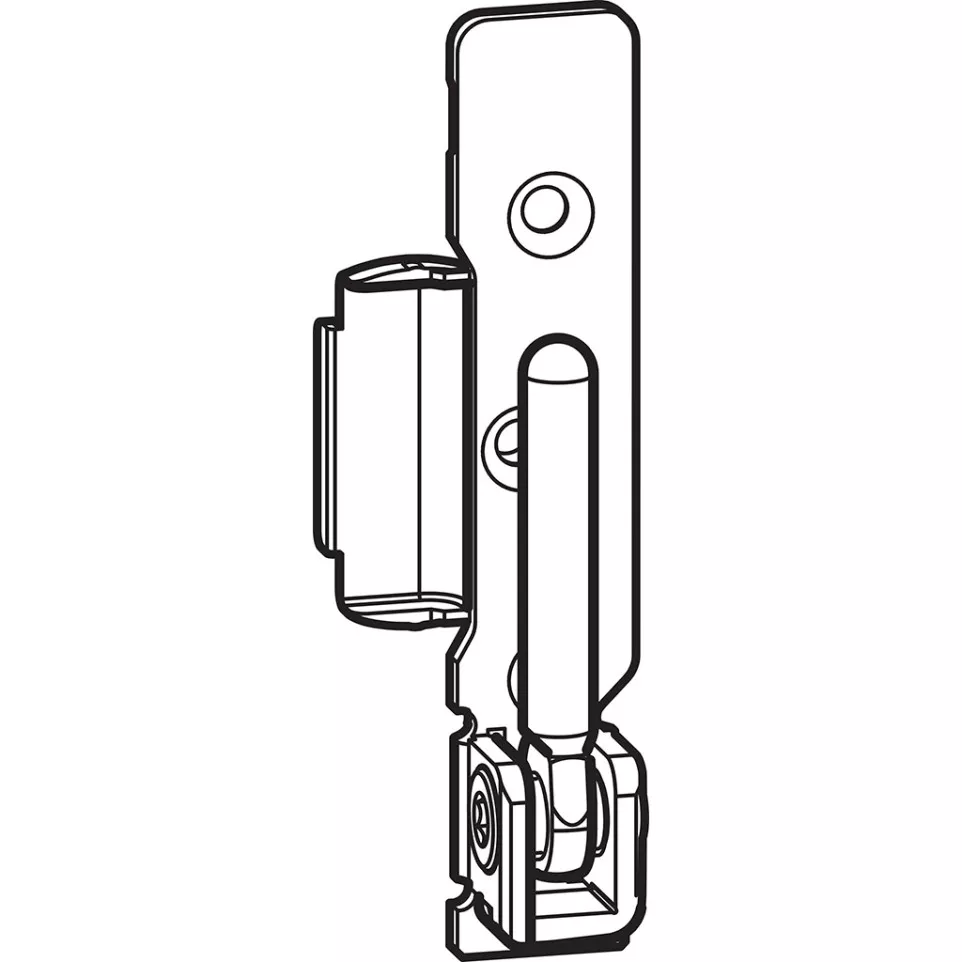

Pivot mâle SAV E5 conçu pour châssis bois, adapté aux systèmes de profils 4/15-9, 4/18-9, 12/18-9 et 12/18-13, côté gauche. Il assure la rotation fiable et fluide des ouvrants lourds jusqu’à 150 kg.
Spécificités
- Système compatible avec profils bois avec ou sans joint de recouvrement
- Forage limité à 5 mm uniquement sur montant dormant, évitant les ponts thermiques
- Surface traitée possible avant montage, paliers et pivots étroits
- Limite la condensation grâce à l’isolation renforcée au niveau des paliers
- Encombrement minimal : latéral 21 mm, en haut 0 mm, en bas 5 mm
- Ouvrant jusqu'à 180°, robustesse testée pour un usage intensif
Utilisation
Le pivot mâle SAV E5 se monte sur le montant dormant d’un châssis bois selon le profil compatible. Il autorise la pose et le réglage des paliers avant l’assemblage du châssis, facilite la rotation de l’ouvrant, et assure une grande longévité même pour des ouvrants lourds. L’utilisation de la cale FG 1603420 est recommandée pour les profils à recouvrement important.
FAQ
- Quelle est la charge maximale supportée par ce pivot ? - Jusqu’à 150 kg par vantail.
- Le produit peut-il s’installer sur des profils avec joint de recouvrement ? - Oui, il est compatible avec ou sans joint de recouvrement pour les systèmes mentionnés.
- Faut-il percer toute la profondeur du dormant ? - Non, le forage est limité à 5 mm pour optimiser l’isolation.
- Ce pivot est-il adapté aux ouvertures à 180° ? - Oui, il permet une ouverture complète jusqu’à 180°.
- Quelle référence de cale utiliser avec des profils 4/18-9 pour recouvrement de 15 mm ? - Il convient d’utiliser la cale FG 1603420 pour combler l’espace entre le recouvrement et le pivot.
