Le produit

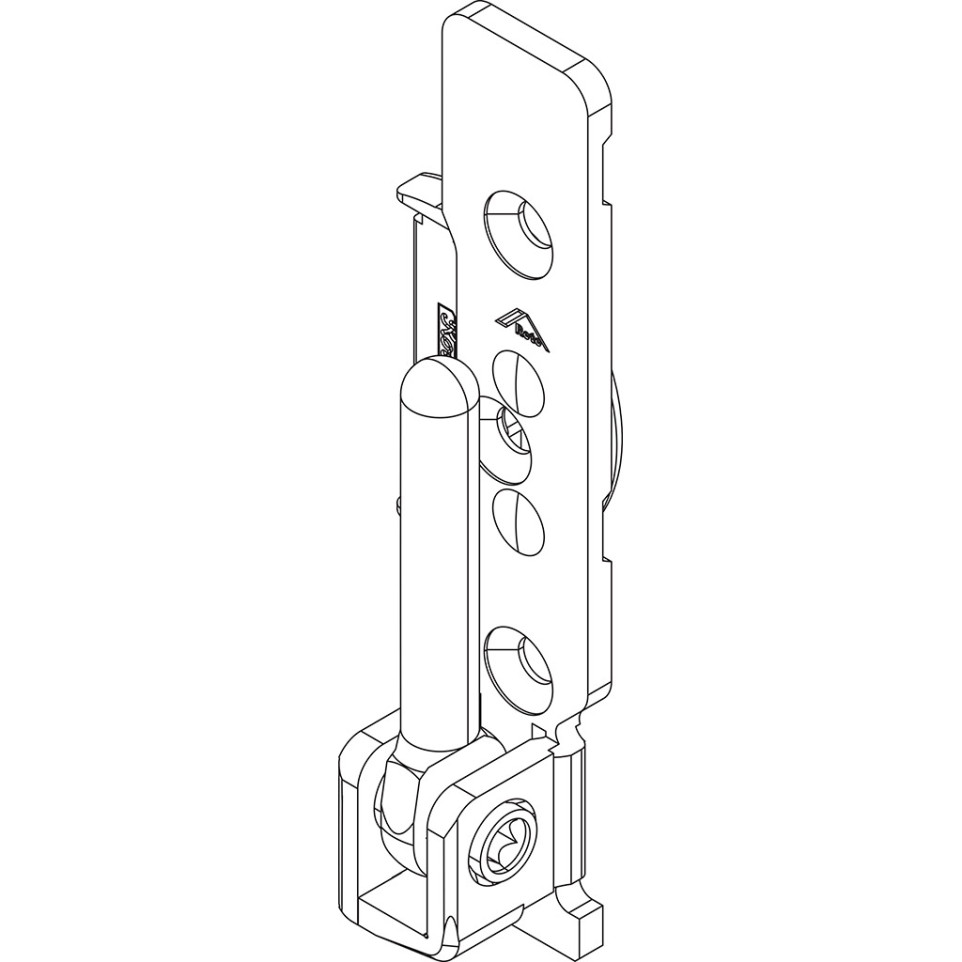

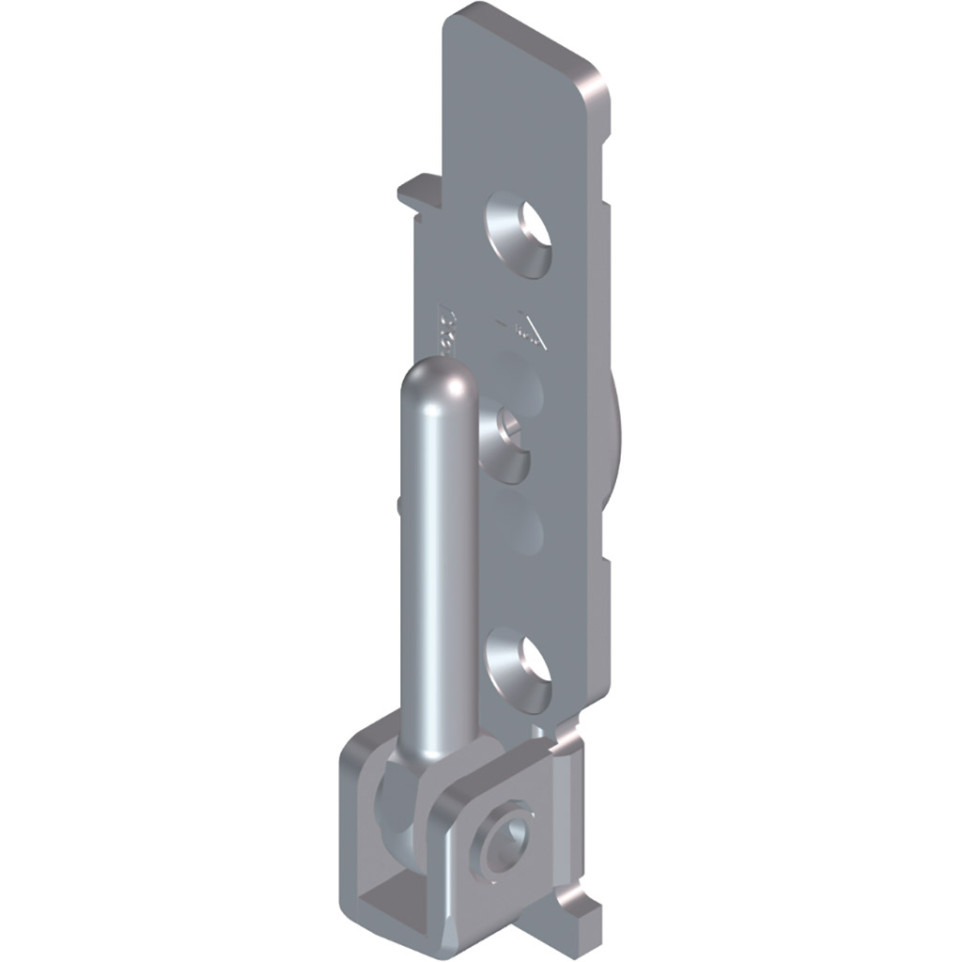

Le SAV Pivot mâle NX T/NT E5 est une ferrure technique spécialement conçue pour les châssis bois, compatible avec plusieurs systèmes de profils (4/15-9, 4/18-9, 12/18-9, 12/18-13), à utiliser dans la menuiserie extérieure pour assurer la rotation et la robustesse des fenêtres et portes de grande taille.
Spécificités
- Conçu pour profils bois 4/15-9, 4/18-9, 12/18-9, 12/18-13, avec ou sans joint de recouvrement.
- Profondeur de forage limitée à 5 mm sur le montant dormant, évitant la création de pont thermique.
- Paliers de compas et pivots étroits, facilitant l’intégration discrète dans le châssis.
- Les paliers peuvent être placés et fixés avant l’assemblage final.
- Espace d’encombrement réduit : latéral 21 mm, haut 0 mm, bas 5 mm.
- Poids maximal du vantail supporté : 150 kg.
- Ouverture du vantail jusqu’à 180°.
- Permet le traitement de surface du bois avant le montage.
Utilisation
Le pivot s’installe dans les châssis bois et permet la réalisation de fenêtres ou portes lourdes à ouverture complète (jusqu’à 180°). Le montage s’effectue après usinage ciblé du dormant, sans risque de pont thermique ni condensation excessive au niveau des paliers. Le remplacement par la gamme E5 optimise la compatibilité et la performance des systèmes modernes.
FAQ
-
Pour quels systèmes de profils ce pivot est-il adapté ?
Il est compatible avec les profils bois 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
-
Quel poids maximal peut supporter ce pivot ?
Il supporte un vantail jusqu’à 150 kg.
-
Le pivot permet-il une ouverture totale du châssis ?
Oui, il offre une ouverture jusqu’à 180°, idéale pour les fenêtres de grandes dimensions.
-
Comment prévenir la condensation et les ponts thermiques ?
La profondeur de forage limitée à 5 mm réduit la formation de condensation et évite la création de pont thermique entre le palier et la protection anti-intempéries.
-
À quel moment peut-on traiter la surface du bois ?
Le traitement de surface peut être réalisé intégralement avant le montage du châssis, grâce à la conception des paliers.
