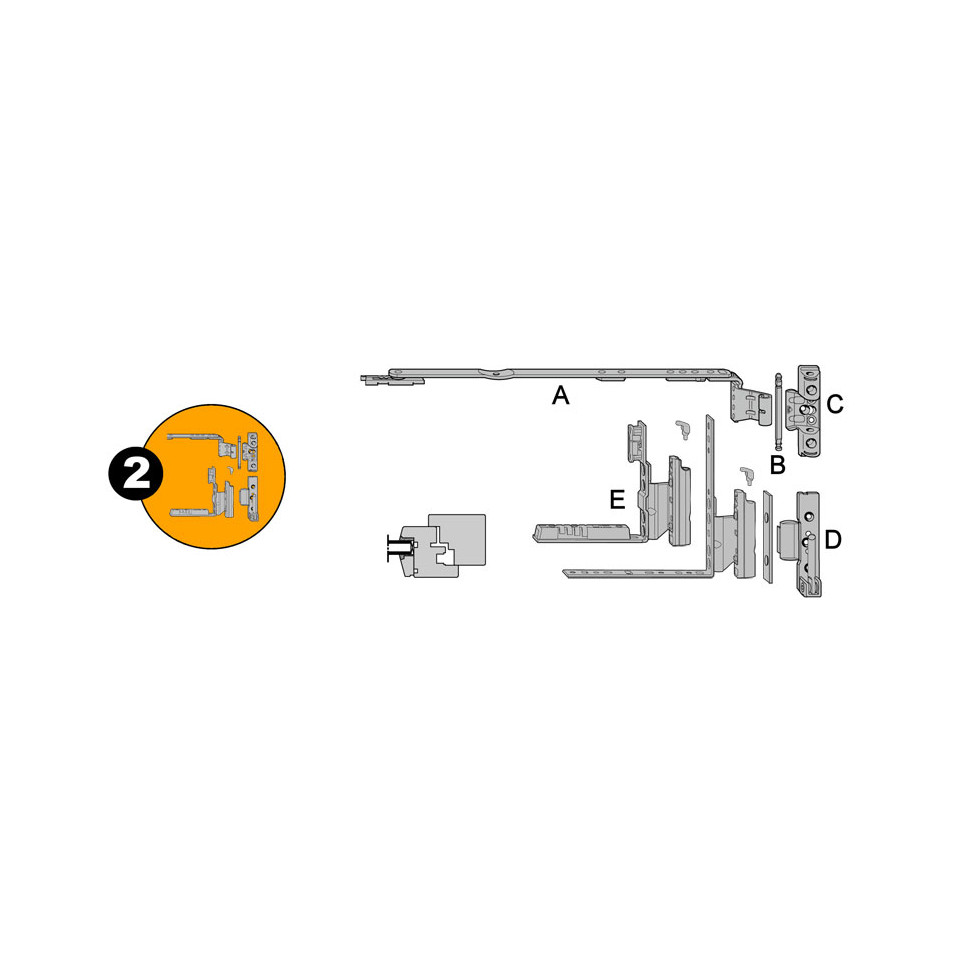

Le SAV Pivot mâle E5 de châssis bois avec 2 broches Ø 7 mm, destiné aux menuiseries à jeux 12/18-9(13) gauche, s’adresse aux systèmes de profils bois compatibles, pour assurer un pivotement précis et fiable des ouvrants.
Spécificités
- Profondeur de forage de 5 mm uniquement sur le montant dormant, limitant les ponts thermiques et la condensation.
- Surface du châssis entièrement traitable avant montage, paliers pouvant être fixés en amont de l’assemblage.
- Paliers de compas et pivots étroits pour un encombrement réduit : latéral 21 mm, en haut 0 mm, en bas 5 mm.
- Capacité : supporte un poids maximal de vantail de 150 kg.
- Ouverture du vantail jusqu’à 180° possible, conçue pour la gamme E5 et remplaçant le système E20 sur certaines fabrications.
Utilisation
Ce pivot mâle s’intègre dans les systèmes bois pour assurer la rotation de l’ouvrant. Il est installé côté gauche et adapté au remplacement ou à la mise en œuvre sur des châssis bois, spécialement dans les configurations nécessitant une grande robustesse et une ouverture large, jusqu’à 180°. Prévoir la cale FG 1603420 pour un ajustement optimal dans certains cas.
FAQ
-
Quelle capacité de poids ce pivot supporte-t-il ?
Jusqu’à 150 kg par vantail.
-
Quelle ouverture maximale est possible avec ce modèle ?
Un angle d’ouverture jusqu’à 180° est réalisable.
-
Ce pivot convient-il uniquement aux profils bois ?
Il est conçu pour systèmes bois, compatible avec divers jeux de profils spécifiés.
-
Faut-il percer en profondeur dans le montant dormant lors de l’installation ?
Une profondeur de forage limitée à 5 mm suffit.
-
Quelle pièce complémentaire prévoir pour assurer un ajustement parfait ?
La cale FG 1603420 est recommandée selon la configuration du recouvrement.
