Le produit

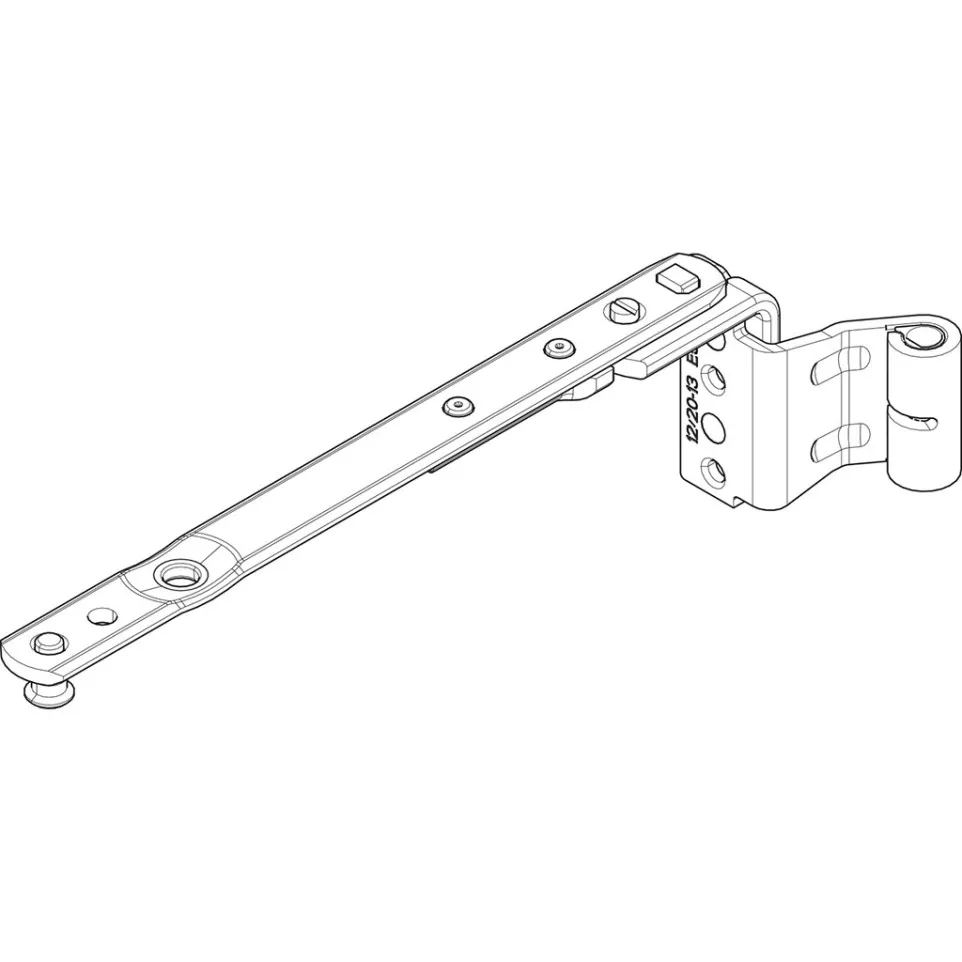

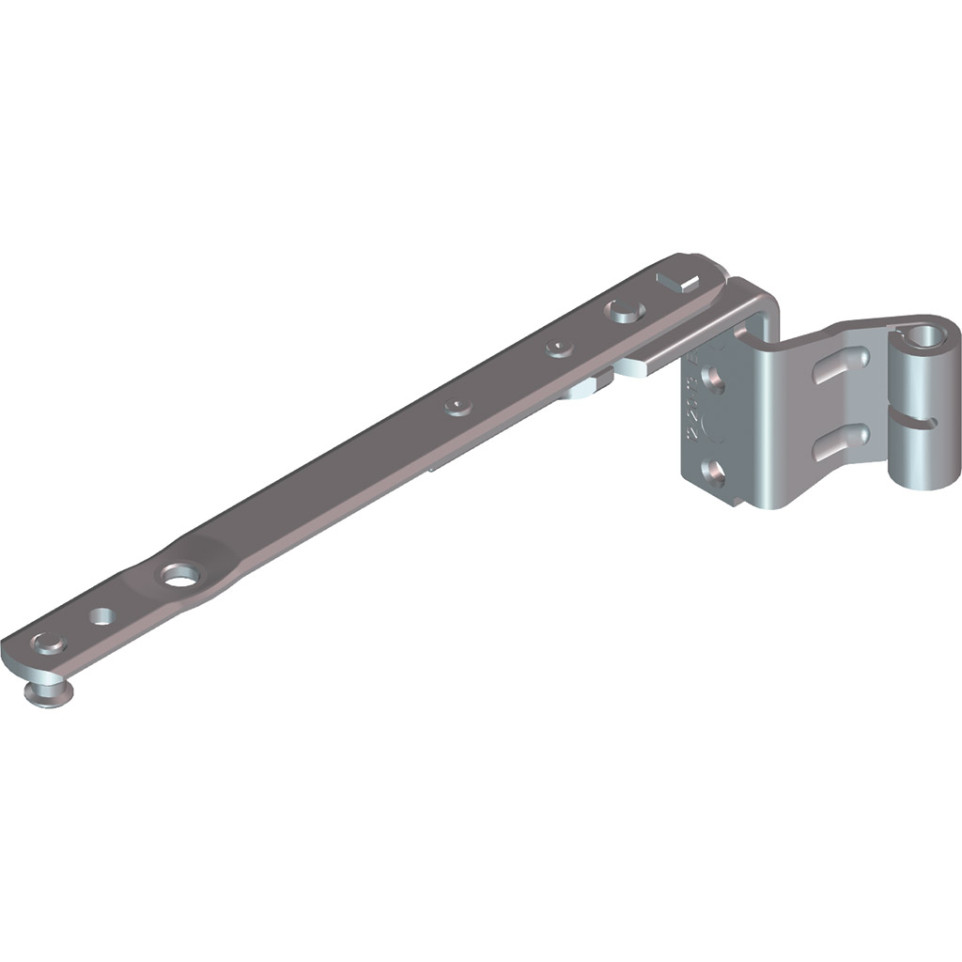

Le compas SAV 150 E5 290-410 mm, référence 1599812, est une ferrure de rotation de la marque Roto, conçue pour châssis bois, PVC et aluminium. Polyvalent, il s’adapte aux systèmes de profilés 4/15-9, 4/18-9, 12/18-9 et 12/18-13 avec ou sans joint de recouvrement.
Spécificités
- Corps et composants adaptés aux systèmes bois, PVC et alu, avec traitement de surface possible avant montage.
- Paliers et pivots étroits pour une intégration discrète, perçage limité à 5 mm sur montant dormant.
- Installation facilitée : montage des paliers avant assemblage, pas de pont thermique, condensation limitée.
- Encombrement maîtrisé : latéral 21 mm, haut 0 mm, bas 5 mm.
- Compatibilité E5 4 mm, possibilité de remplacer la gamme E20 pour le système 4/15-9.
Utilisation
Ce compas s’installe principalement sur des fenêtres et portes-fenêtres de grande dimension, supportant un vantail jusqu’à 150 kg, avec une ouverture allant jusqu’à 180°. Il garantit un fonctionnement fiable et une pose rapide grâce à ses paliers pré-fixables et limite la formation de condensation sur les points sensibles.
FAQ
-
Pour quels types de profils ce compas est-il adapté ?
Il convient aux profils bois, PVC et aluminium 4/15-9, 4/18-9, 12/18-9, 12/18-13, avec ou sans joint de recouvrement.
-
Quelle est la charge maximale supportée par le compas ?
La ferrure accepte un vantail de 150 kg maximum.
-
La pose nécessite-t-elle un traitement de surface spécifique ?
Le traitement de surface peut être entièrement réalisé avant l’assemblage, facilitant la préparation en atelier.
-
Quelle ouverture maximale peut-on obtenir avec ce compas ?
Le système permet une ouverture du vantail jusqu’à 180°.
-
Y a-t-il des accessoires recommandés pour le montage ?
Pour le recouvrement de 15 mm, la cale FG 1603420 est recommandée afin d’assurer l’ajustement optimal entre châssis et pivot.
