Le produit

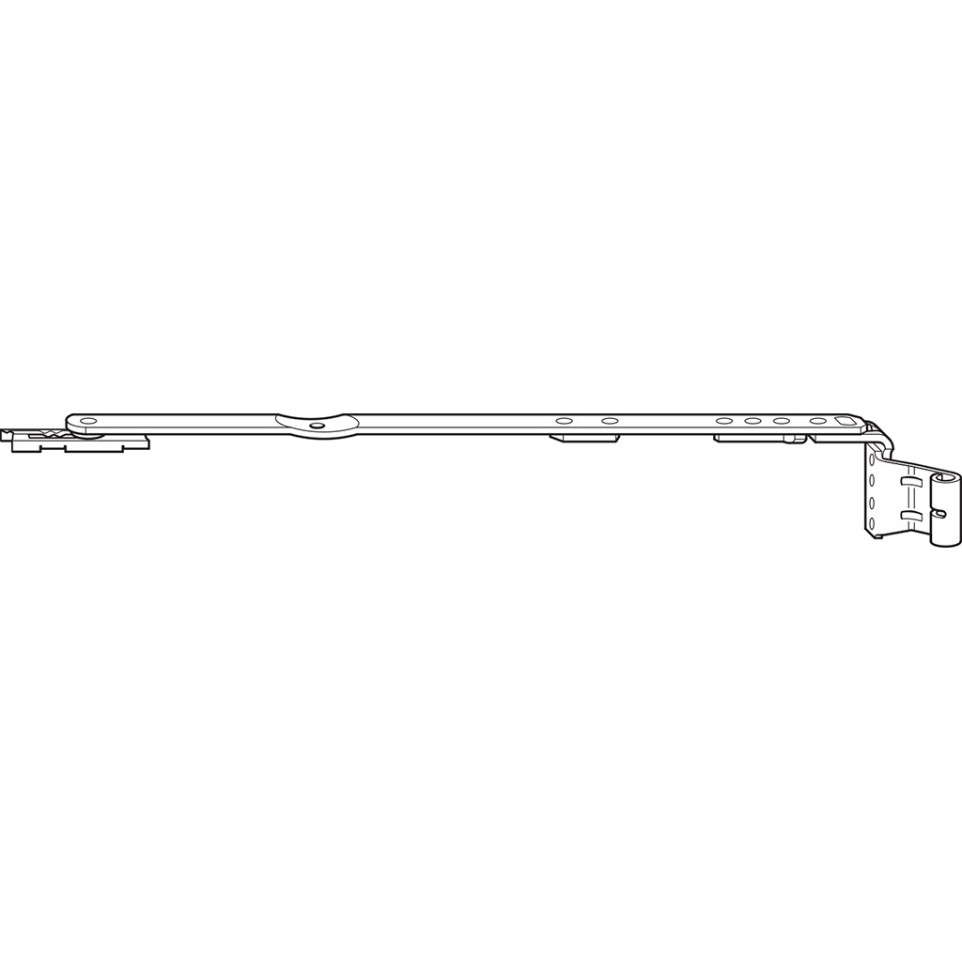

SAV Compas 250 E5 411-600mm 12/20-13 gauche R.262399 est un compas de ferrure destiné aux fenêtres et portes en bois, PVC ou aluminium, compatible avec plusieurs systèmes de profils, pour une installation sur ouvrant à la française ou oscillo-battant.
Spécificités
- Système compatible avec profils bois 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement
- Profondeur de forage réduite à 5 mm sur le montant dormant, évitant les ponts thermiques et limitant la condensation
- Installation possible des paliers avant l’assemblage, traitement de surface réalisable avant montage
- Encombrement : latéral 21 mm, haut 0 mm, bas 5 mm
- Poids maximal supporté du vantail : 150 kg
- Ouverture du vantail jusqu’à 180°
- Paliers et pivots étroits pour une intégration discrète
Utilisation
Le compas s’intègre sur la menuiserie du châssis avant ou après traitement de surface, en n’exigeant qu’un forage minimal sur le montant dormant pour préserver la performance thermique et limiter la condensation. Il permet à l’ouvrant de pivoter jusqu’à 180°, assurant sécurité et maniabilité, et convient à une large gamme de systèmes de recouvrement.
FAQ
-
À quels profils ce compas est-il compatible ?
Il s’adapte aux profils bois, PVC et aluminium 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
-
Quel est le poids maximal du vantail supporté ?
Le compas peut supporter un vantail allant jusqu’à 150 kg.
-
Quel est l’angle d’ouverture maximal permis ?
L’ouvrant peut atteindre une ouverture totale jusqu’à 180°.
-
L’installation préserve-t-elle la performance thermique ?
Oui, la profondeur de forage limitée à 5 mm sur le montant dormant supprime le pont thermique entre le palier et la protection anti-intempéries.
-
Une pièce complémentaire est-elle nécessaire pour certains recouvrements ?
Pour le pivot bas avec recouvrement de 15 mm, il convient d’utiliser la cale FG 1603420 pour corriger l’espace entre le châssis et la partie femelle du pivot.
