Le produit

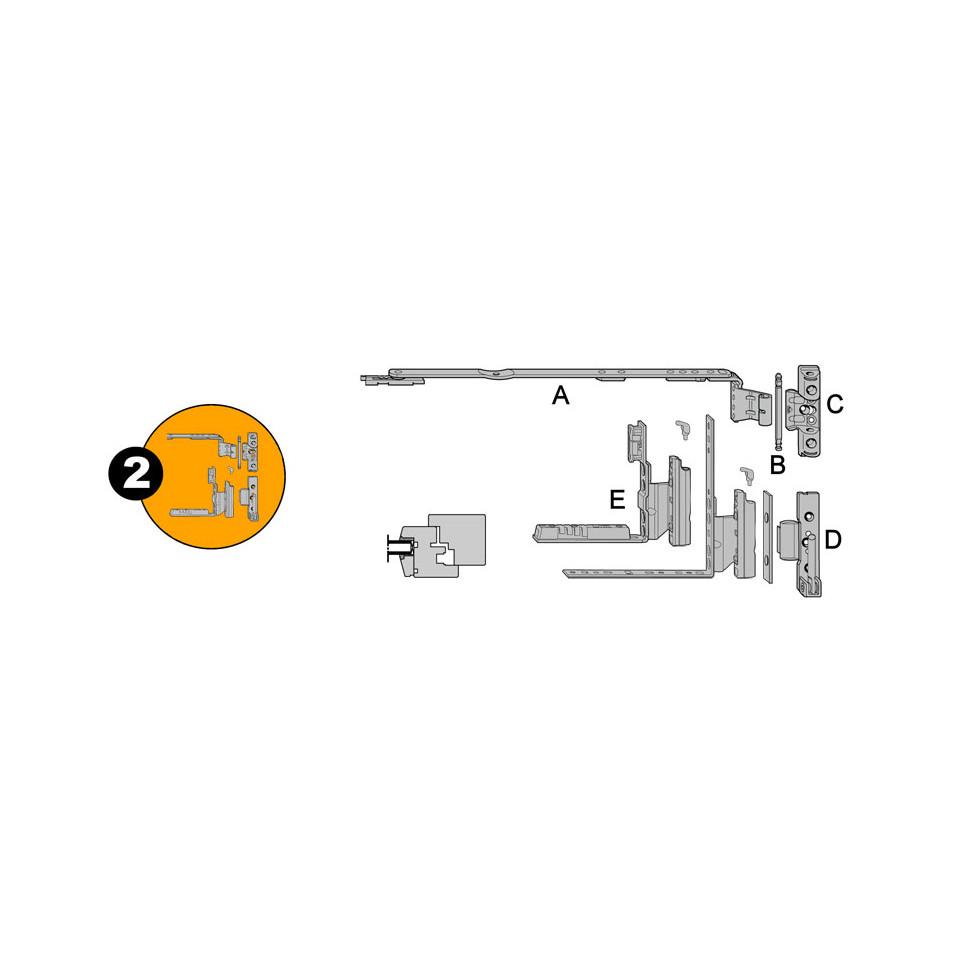

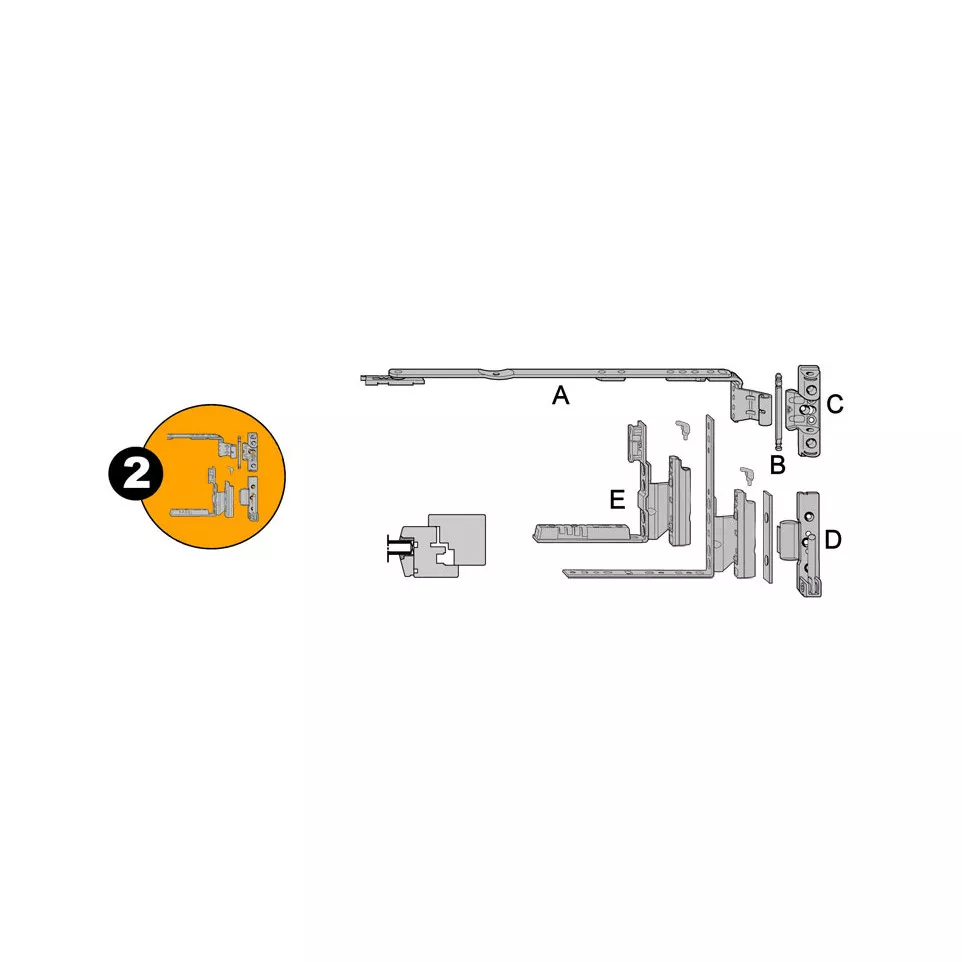

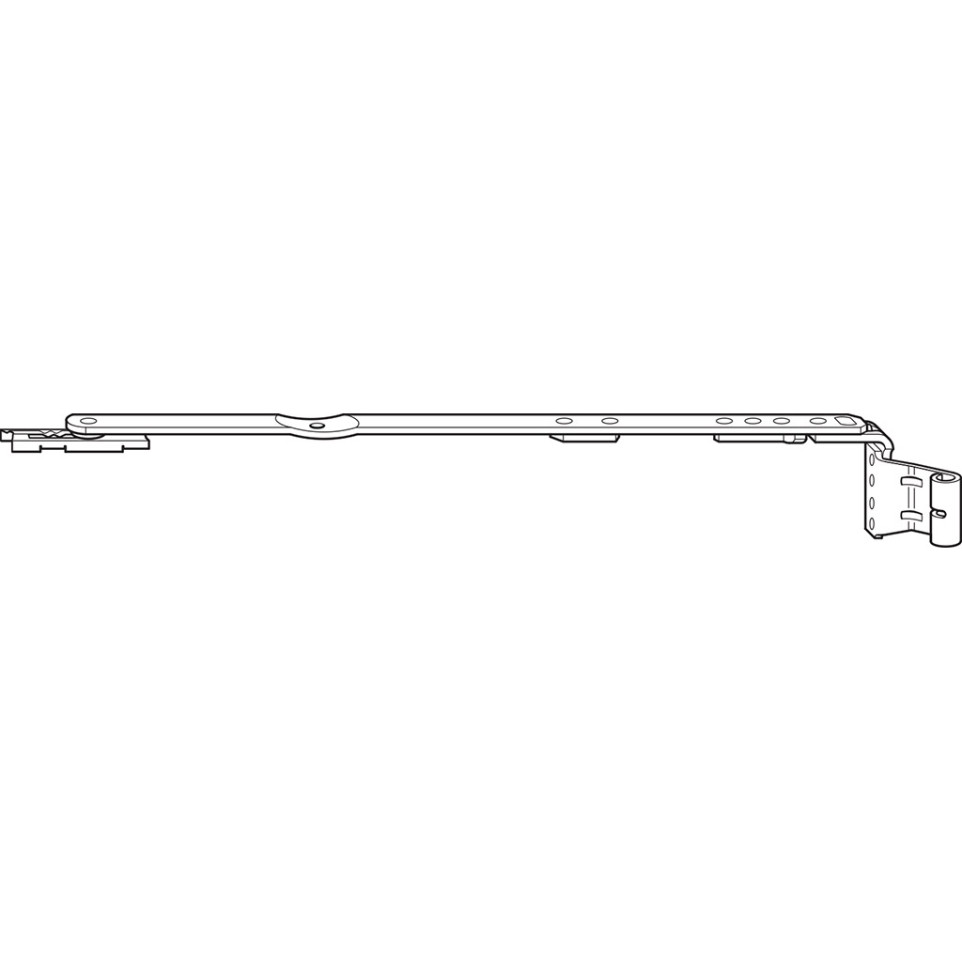

Compas SAV 350 E5 Roto, conçu pour systèmes de profils bois, PVC ou aluminium, compatible avec les profils 4/15-9, 4/18-9, 12/18-9 et 12/18-13 avec ou sans joint de recouvrement, pour vantaux allant de 601 à 800 mm.
Spécificités
- Profondeur de forage réduite à 5 mm sur montant dormant, limitant le pont thermique et la condensation au niveau des paliers et pivots
- Paliers de compas et pivots étroits, facilitant l’intégration tout en réduisant l’encombrement
- Surface du châssis entièrement traitable avant pose, avec possibilité de placement et fixation des paliers préalablement à l’assemblage
- Espace d’encombrement latéral 21 mm, haut 0 mm, bas 5 mm
- Poids maximal supporté du vantail : 150 kg
- Ouverture des vantaux jusqu’à 180°
- Gamme E5 en remplacement du E20 pour la fabrication du système 4/15-9 ; utilisation de la cale FG 1603420 recommandée pour le pivot bas sur recouvrement 15 mm
Utilisation
Le compas SAV 350 E5 Roto s’installe sur les ouvrants de fenêtres et portes-fenêtres en bois, PVC ou aluminium. Grâce à sa conception, il assure une ouverture fluide et une haute stabilité du vantail même pour des formats lourds, tout en préservant les performances thermiques du châssis. Le montage se fait facilement grâce à la faible profondeur de forage et la préparation possible des éléments avant assemblage final.
FAQ
- À quels profils ce compas est-il compatible ? — Il convient aux systèmes bois, PVC ou alu, profils 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
- Quel est le poids maximal supporté par ce compas ? — Il peut supporter un vantail jusqu’à 150 kg.
- Quelle ouverture maximale permet-il ? — Le compas autorise une ouverture du vantail jusqu’à 180°.
- Existe-t-il des recommandations pour le montage ? — Oui, une profondeur de forage réduite à 5 mm est requise, avec possible pré-montage des paliers avant assemblage.
- Faut-il utiliser des accessoires spécifiques pour certains profils ? — Pour le recouvrement 15 mm, il est conseillé d’utiliser la cale FG 1603420 sur le pivot bas.
