Le produit

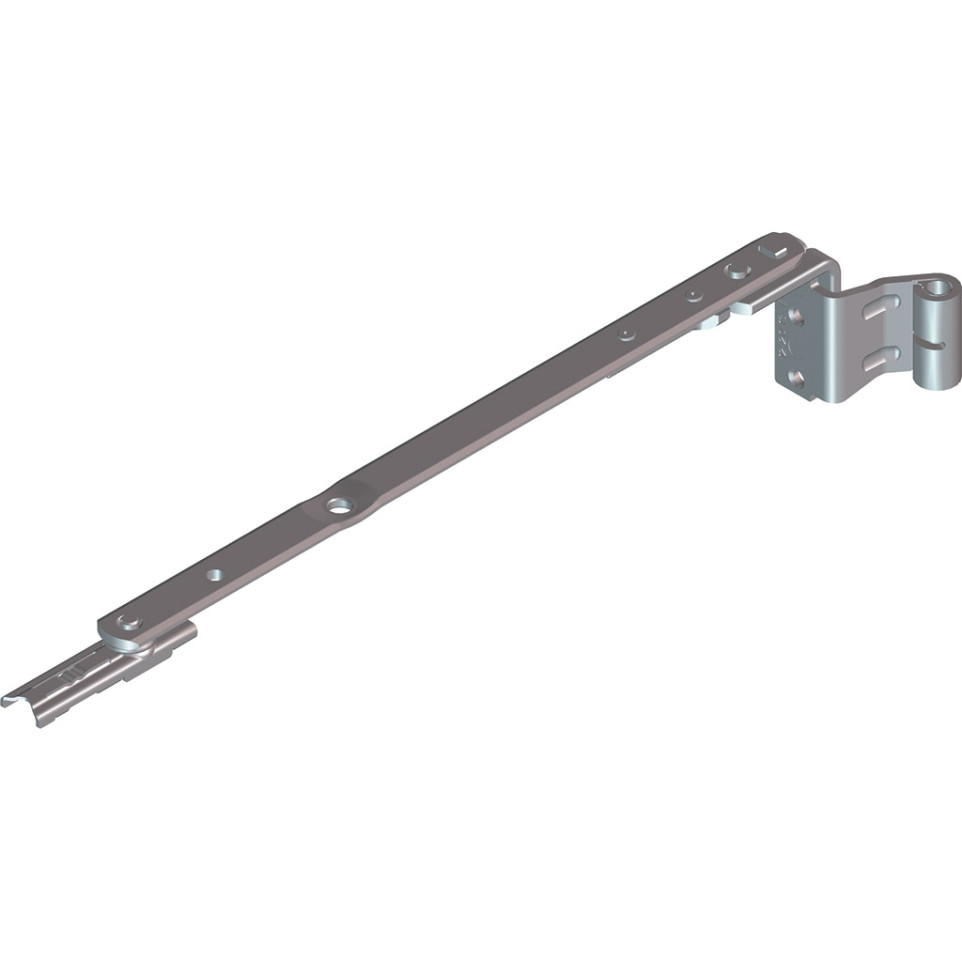

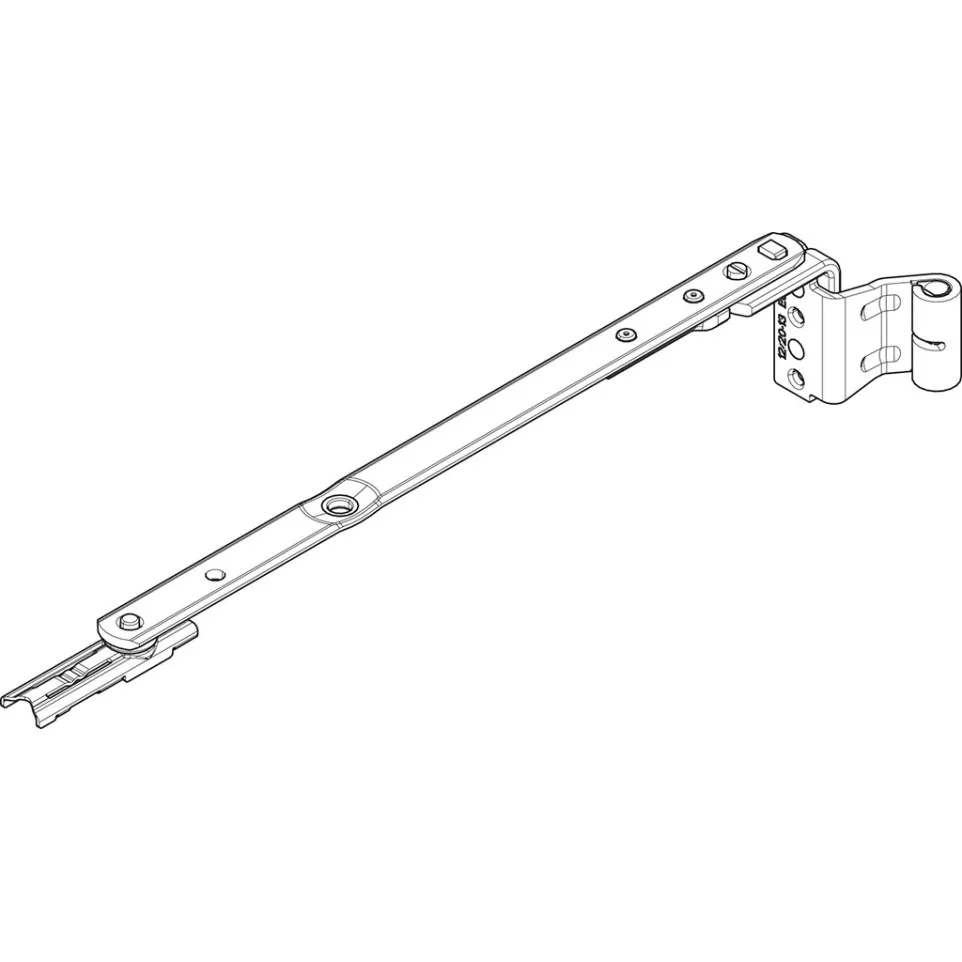

Le SAV Compas 250 E5 411-600mm 12/20-13 droit R.262400 de la marque Roto est une ferrure conçue pour les châssis en bois, PVC ou aluminium, s’intégrant aux systèmes de profils 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
Spécificités
- Profondeur de forage de 5 mm uniquement sur le montant dormant pour limiter les ponts thermiques
- Montage des paliers et fixations possible avant l’assemblage du châssis
- Traitement de la surface réalisable avant le montage
- Espaces d’encombrement maîtrisés : latéral 21 mm, haut 0 mm, bas 5 mm
- Permet l’ouverture du vantail jusqu’à 180°
- Poids maximal supporté du vantail : 150 kg
- Paliers de compas et pivots étroits pour une adaptation discrète dans la menuiserie
Utilisation
Ce compas s’installe sur les menuiseries à profil bois, PVC ou alu prévues pour les ferrures Roto compatibles. Il assure la rotation et le maintien sécurisé du vantail, avec un système de pivotement fiable, tout en optimisant l’isolation grâce à une profondeur de forage réduite. La conception permet d’éviter la condensation au niveau des points de fixation et de garantir une adaptation précise selon le système de recouvrement utilisé.
FAQ
-
Pour quels types de profils ce compas est-il compatible ?
Il convient aux profils bois, PVC et aluminium 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement.
-
Quel est le poids maximal supporté par ce compas ?
Le poids maximal du vantail pouvant être équipé est de 150 kg.
-
Ce compas permet-il une ouverture totale du vantail ?
Oui, il autorise une ouverture jusqu’à 180° du vantail.
-
Le montage des paliers peut-il être réalisé avant l’assemblage du châssis ?
Oui, les paliers peuvent être placés et fixés avant l’assemblage pour plus de facilité.
-
Ce modèle limite-t-il la formation de condensation ?
Oui, grâce à la faible profondeur de forage et l’absence de pont thermique entre le palier et la protection anti-intempéries.
