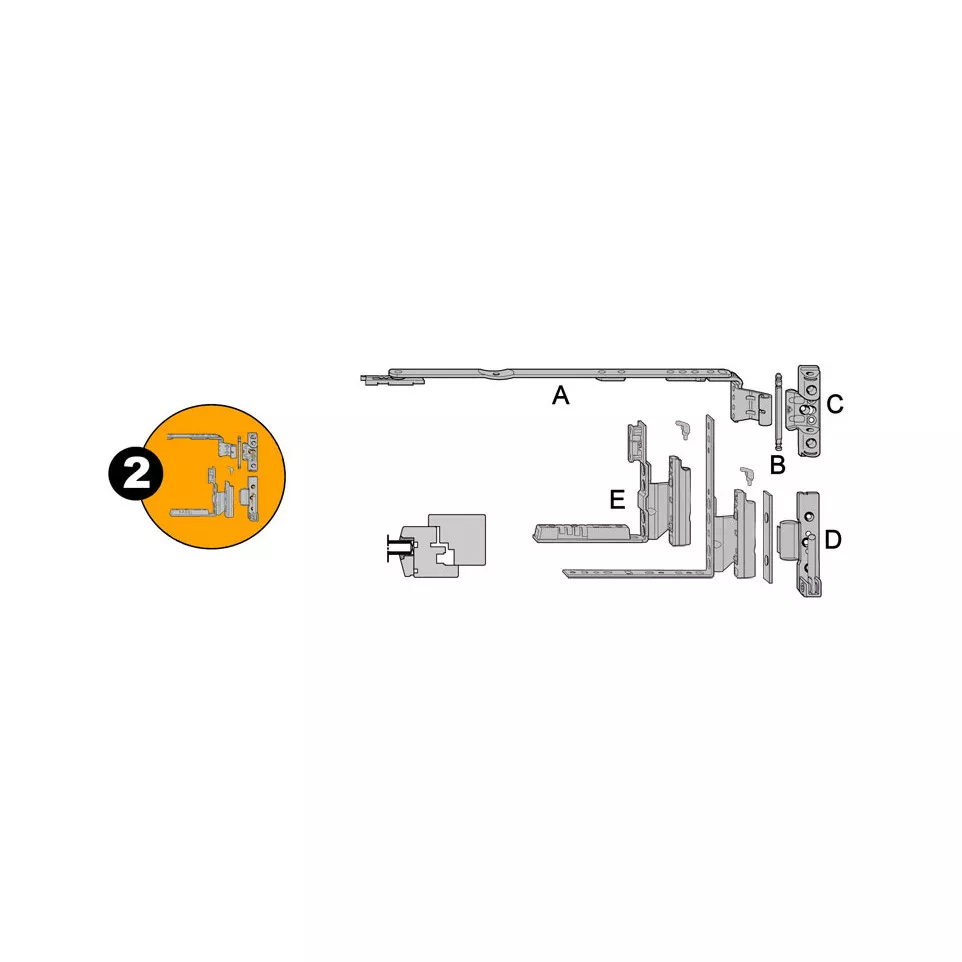

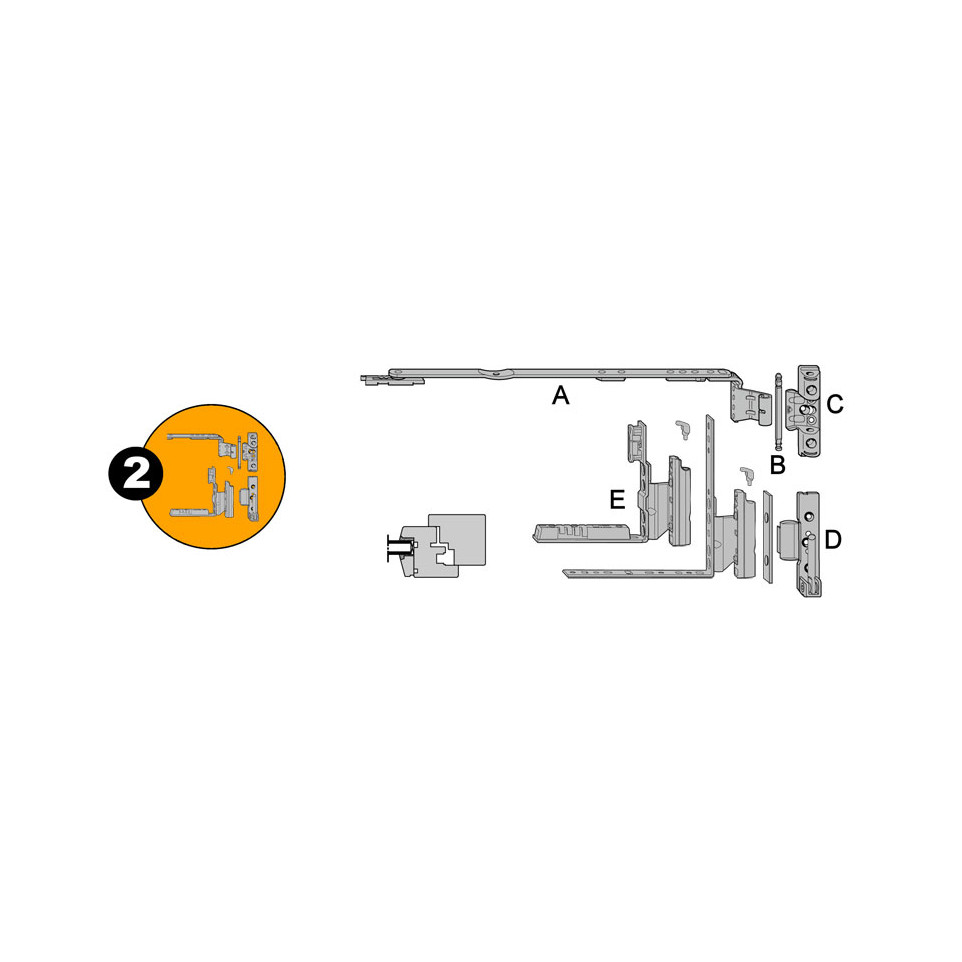

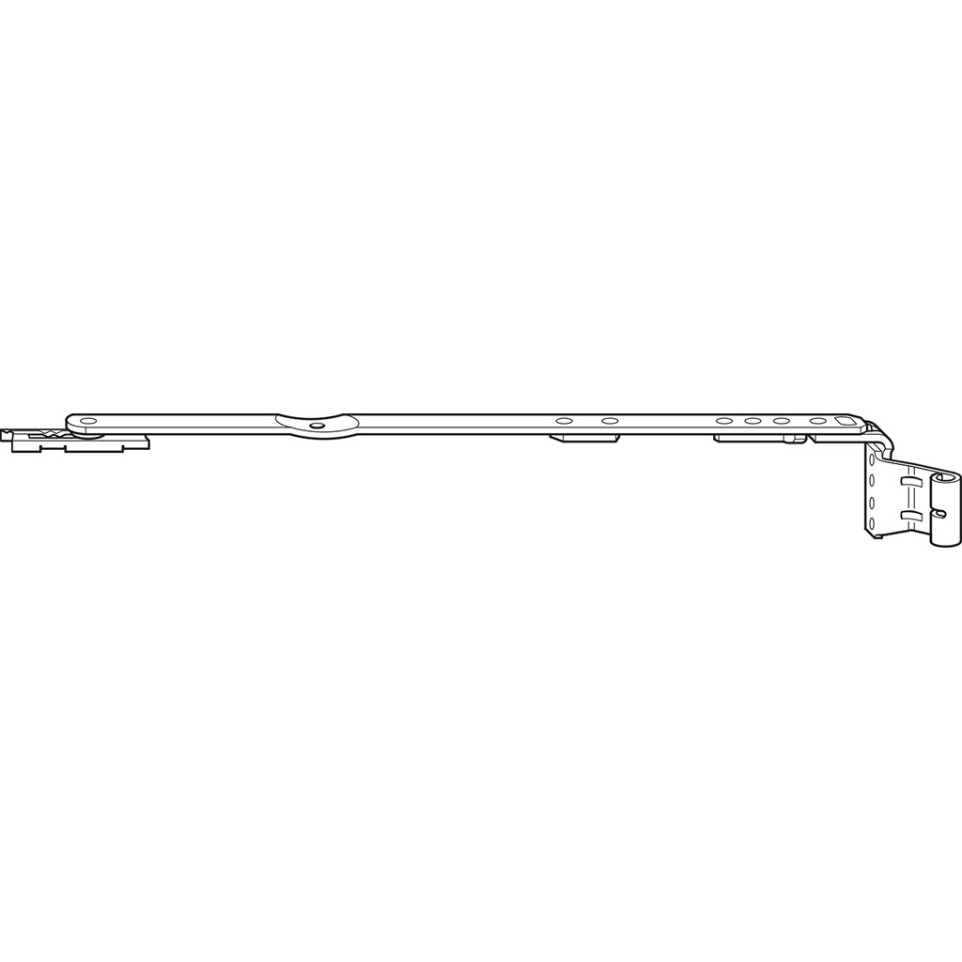

SAV Compas 350 E5 601-800mm 12/20-13 droit R.262402 / pce

Le produit

Compas SAV 350 E5 droit R.262402 conçu pour systèmes de profils bois, PVC et aluminium, adapté aux séries 4/15-9, 4/18-9, 12/18-9 et 12/18-13, avec ou sans joint de recouvrement. Idéal pour châssis oscillo-battants de dimensions 601 à 800 mm.

Spécificités

• Profondeur de forage réduite à 5 mm uniquement sur montant dormant, évitant les ponts thermiques
• Surface traitable avant montage du châssis
• Paliers de compas et pivots étroits, limitant la condensation
• Points de fixation prévus avant l’assemblage
• Encombrement latéral : 21 mm ; en haut : 0 mm ; en bas : 5 mm
• Pour vantail jusqu’à 150 kg
• Ouverture du vantail possible jusqu’à 180°
• Série E5, remplaçant E20 sur les systèmes 4/15-9, adaptateur FG 1603420 requis pour certains montages

Utilisation

Ce compas s’installe sur les systèmes oscillo-battants en bois, PVC ou alu selon les profils spécifiés. Il assure la mobilité de l’ouvrant, permet une ouverture totale à 180°, et garantit une réduction des ponts thermiques grâce à un forage limité. Les composants peuvent être posés avant le montage final du cadre pour un gain de temps sur site.

FAQ

1. Quelle est la capacité de charge maximale du compas ?
   Le compas supporte un vantail jusqu'à 150 kg.

2. Quels profils sont compatibles ?
   Il convient aux profils bois, PVC et alu 4/15-9, 4/18-9, 12/18-9 et 12/18-13.

3. Faut-il prévoir un accessoire complémentaire pour certains montages ?
   Oui, la cale FG 1603420 est nécessaire pour combler certains espaces au niveau du pivot.

4. Peut-on traiter la surface avant le montage du châssis ?
   Oui, le traitement de surface se fait entièrement avant montage.

5. Quelle est l’ouverture maximale possible ?
   L’ouverture du vantail atteint 180°.
